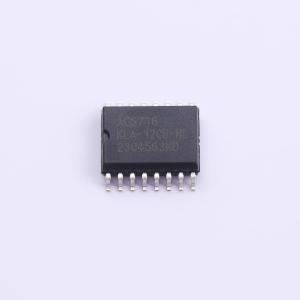

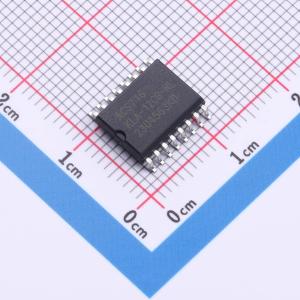

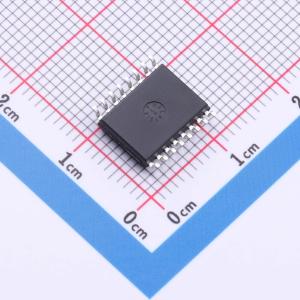

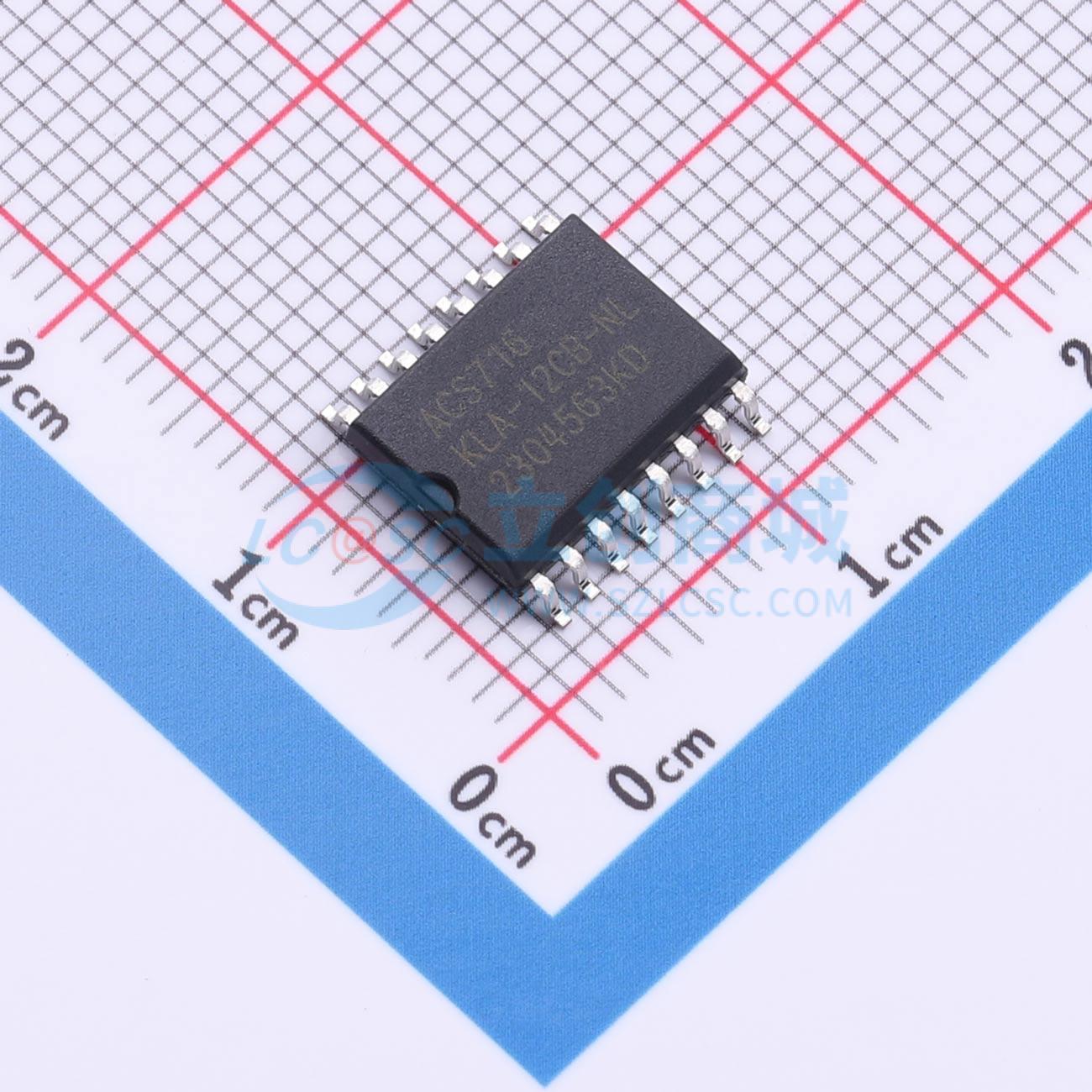

温馨提醒：图片仅供参考，商品以实物为准
ACS716KLATR-12CB-NL-T
高带宽高压隔离集成过流检测电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS716KLATR-12CB-NL-T
- 商品编号
- C22436673
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 4.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±12.5A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 3kVrms | |
| 灵敏度 | 37mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；双向检测 |
商品概述
该电流传感器为工业、商业和通信系统中的电流检测应用提供经济且精确的解决方案。该器件采用小尺寸表面贴装封装，便于在客户应用中实现。该传感器由一个精密的线性霍尔传感器集成电路和一个靠近硅片表面的铜传导路径组成。施加的电流流经铜传导路径，霍尔传感器的模拟输出电压线性跟踪由施加电流产生的磁场。通过这种专利封装配置，霍尔元件被置于极其靠近待测电流的位置，从而最大限度地提高了精度。专有的集成屏蔽技术提供了对电流导体电压变化率和杂散电场的高抗扰度，从而在高压高端应用中实现低输出纹波和低偏移漂移。过流输入引脚上的电压允许客户为器件定义过流故障阈值。当流经铜传导路径的电流超过此阈值时，开漏过流故障引脚将转变为逻辑低电平状态。内部线性霍尔传感器的工厂编程确保了模拟和数字输出信号均具有出色的精度。用于电流检测的铜路径内阻典型值为1 mΩ，可实现低功耗损耗。此外，电流传导路径与低压传感器输入和输出之间电气隔离。这使得该系列传感器可用于需要电气隔离的应用，而无需使用光耦合器或其他昂贵的隔离技术。该传感器采用小型表面贴装SOIC16封装。引线框架镀有100%无光锡，与标准无铅印刷电路板组装工艺兼容。器件内部为无铅设计。器件在出厂前已完成全面校准。
商品特性
- 通过专有的放大器和滤波器设计技术，实现业界领先的噪声性能和大幅提升的带宽
- 小尺寸封装，适用于空间受限的应用
- 1 mΩ初级导体电阻，实现低功耗损耗
- 高隔离电压，适用于线路供电应用
- 用户可调的过流故障电平
- 过流故障信号对过流状况的响应时间通常小于2 μs
- 集成屏蔽层，可有效消除因高电压变化率瞬变导致的电流导体到芯片的容性耦合
- 滤波器引脚电容可改善低带宽应用中的分辨率
- 3 V ~ 3.6 V单电源供电
- 工厂微调的灵敏度和静态输出电压
- 斩波稳定技术带来极其稳定的静态输出电压
- 输出电压与电源电压成比例关系
应用领域
- 电机控制与保护
- 负载管理与过流检测
- 电源转换与电池监控/不间断电源系统
