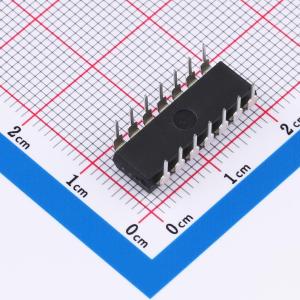

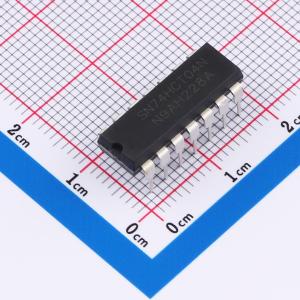

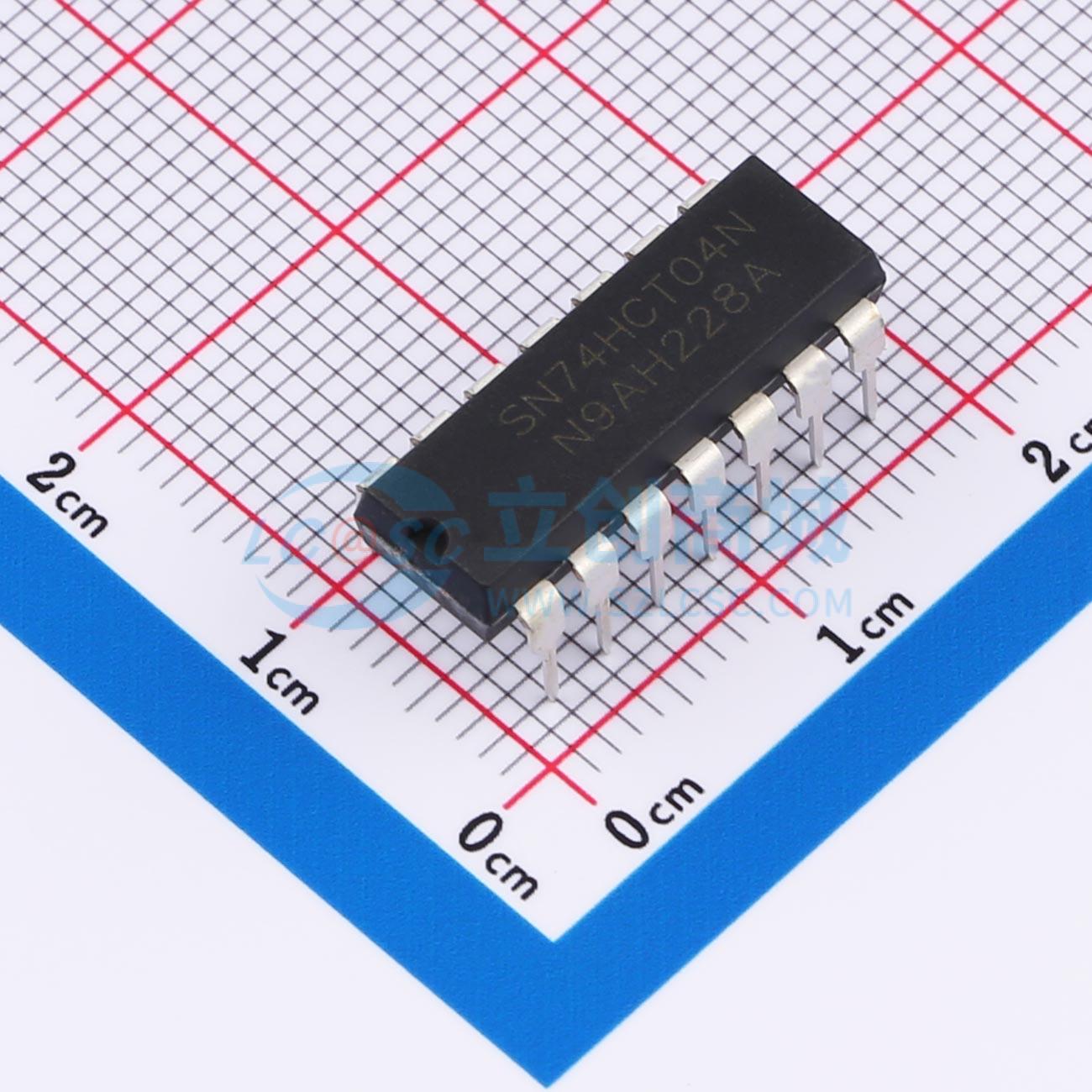

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT04N (LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT04是6路反相器。输入内置钳位二极管，这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HCT04N (LX)
- 商品编号
- C22436642
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.549克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.98V~4.32V | |
| 低电平范围(VOL) | 150mV~260mV | |
| 传播延迟(tpd) | 19ns@4.5V,50pF | |
| 系列 | 74HCT系列 | |
| 工作温度 | -40℃~+125℃ |
