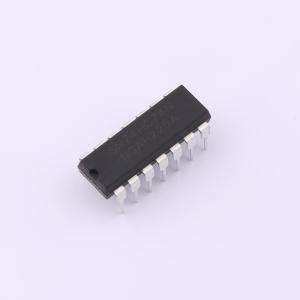

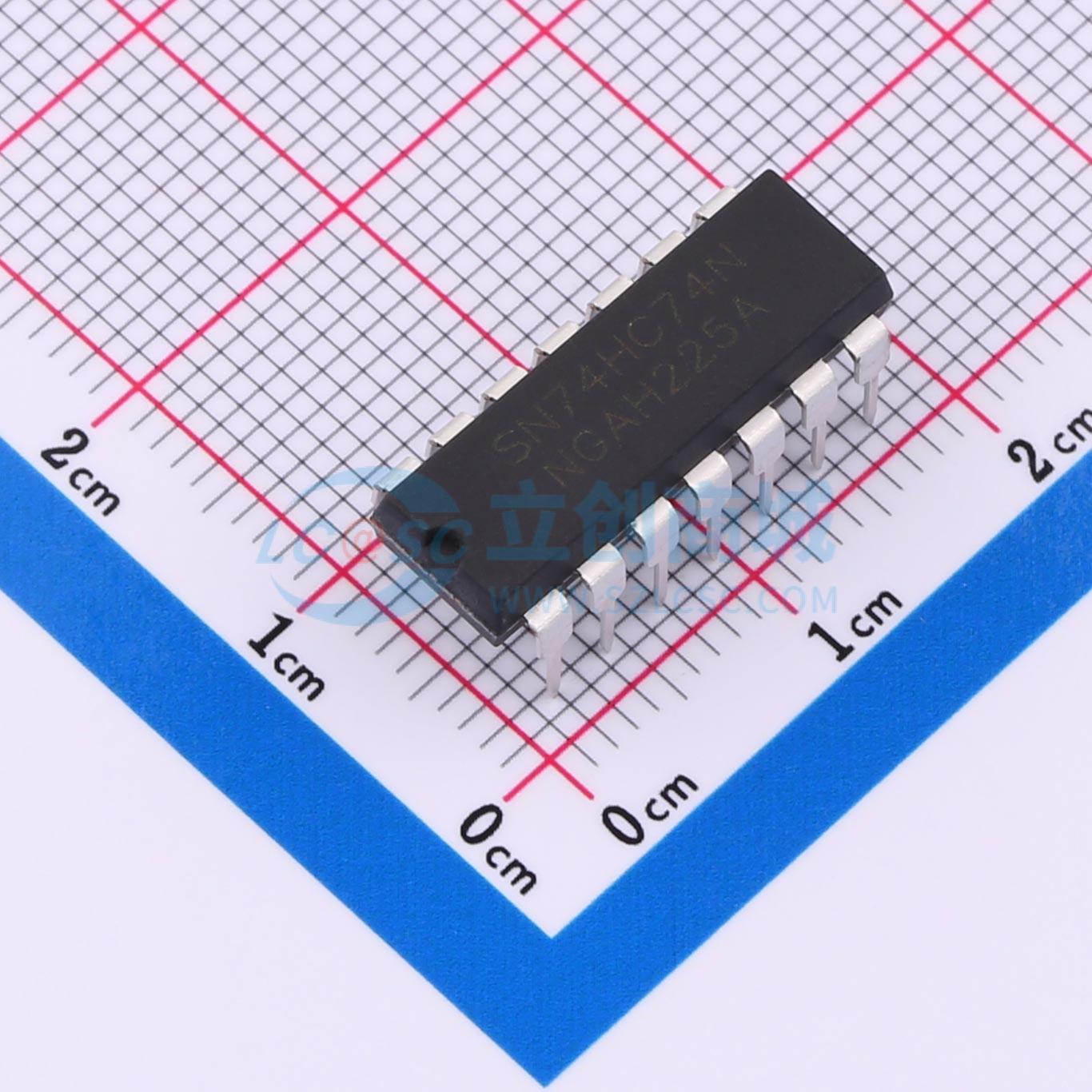

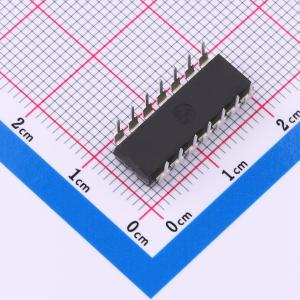

温馨提醒：图片仅供参考，商品以实物为准

SN74HC74N(LX)

集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC/HCT74是双路上升沿触发的D型触发器。它们具有单独的数据（nD），时钟（nCP），置数（nSD）和复位（nRD）输入以及互补的nQ和nQ输出。满足从低电平到高电平时钟转换的建立和保持时间要求的nD输入处的数据存储在触发器中，并出现在nQ输出中。
品牌名称: LX(灵星芯微)
商品型号: SN74HC74N(LX)
商品编号: C22436663
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.616克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~6V
	时钟频率(fc)	28MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补型
	传播延迟(tpd)	43ns@6V,50pF

商品概述

SN74HC/HCT74是双路上升沿触发的D型触发器。它们具有单独的数据（nD），时钟（nCP），置数（nSD）和复位（nRD）输入以及互补的nQ和nQ输出。满足从低电平到高电平时钟转换的建立和保持时间要求的nD输入处的数据存储在触发器中，并出现在nQ输出中。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

输入电平：SN74HC74：CMOS 电平；SN74HCT74：TTL电平
对称输出阻抗
低功耗
均衡的传输延时
工作环境温度范围：-40°C ~ +125°C
封装形式：DIP14/SOP14/TSSOP14

数据手册PDF

放大查看下载PDF

	属性	参数值
	系列	74HC系列
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	静态电流(Iq)	40uA
	输入电容	3.5pF
	工作温度	-40℃~+105℃
	同步/异步	异步
	建立时间	13ns
	保持时间	3ns
