温馨提醒：图片仅供参考，商品以实物为准

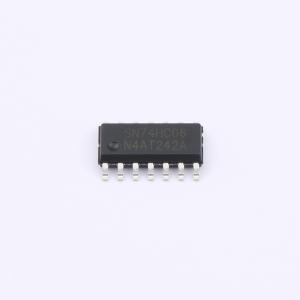

SN74HC06DR(LX)
集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC/HCT06 包含六个反相器。SN74HC/HCT06 的输出为开漏输出，可与其他开漏输出相连，以实现低电平有效线或或高电平有效线与功能。开漏输出需要上拉电阻才能正常工作
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC06DR(LX)
- 商品编号
- C22436979
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 260mV | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
