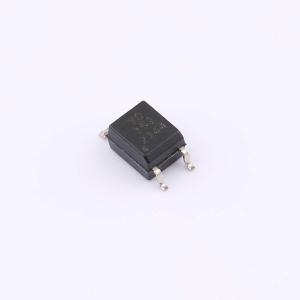

温馨提醒：图片仅供参考，商品以实物为准

TLP152

栅极驱动光耦

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 应用在等离子显示面板(PDPs)、工业逆变器、MOSFET栅极驱动、IGBT栅极驱动
品牌名称: KTP(科泰普)
商品型号: TLP152
商品编号: C22436730
商品封装: SO-6
包装方式: 编带
商品毛重: 0.196667克(g)

商品参数

商品概述

TLP152是采用SO6封装的光电耦合器，由一个GaAlAs红外发光二极管(LED)光耦合到集成的高增益、高速光电探测器IC芯片。光电探测器IC芯片具有内部屏蔽，可提供±20kV/μs的高共模瞬态抗扰度，从而在输入和输出引脚之间提供出色的抗噪能力。TLP152具有图腾柱输出，可以吸收和提供电流。适用于直接驱动小型IGBT或功率MOSFET。

商品特性

缓冲逻辑型（图腾柱输出）
输出峰值电流：±2.5A（最大）
工作温度：-40°C至100°C
电源电流：3.0mA（最大）
电源电压：10V至30V
输入阈值电流：7.5mA（最大）
传输延迟时间：tPHL = 190ns（最大），tPLH = 170ns（最大）
共模瞬态抑制：±20kV/μs（最小）
隔离电压：3750Vrms（最小）

应用领域

等离子显示面板(PDPs)
工业逆变器MOSFET栅极驱动
IGBT栅极驱动

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	栅极驱动光耦
	负载类型	IGBT；MOSFET
	通道数	1
	CMTI(kV/us)	20kV/us
	驱动侧工作电压	10V~30V
	峰值输出电流	2.5A
	传播延迟 tpHL	190ns
	传播延迟 tpLH	170ns

	属性	参数值
	隔离电压(Vrms)	3.75kV
	耗散功率(Pd)	-
	工作温度	-40℃~+100℃
	正向压降(Vf)	1.57V
	直流反向耐压(Vr)	5V
	下降时间(tf)	22ns
	上升时间(tr)	18ns
