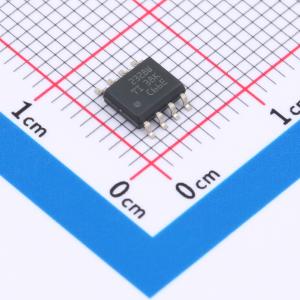

温馨提醒：图片仅供参考，商品以实物为准
OPA2328DR
OPA2328DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2328DR
- 商品编号
- C22427174
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 40MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 30V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 输入电压噪声密度(eN) | 6.1nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 55mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.1V~2.75V；-2.75V~-1.1V |
商品概述
单通道 OPA328、双通道 OPA2328 和四通道 OPA4328（OPAx328）是新一代精密、低压 CMOS 运算放大器系列，针对极低噪声和宽带宽进行了优化。
OPAx328 具有零交越失真的线性输入级，在整个输入范围内可提供典型值为 120dB 的出色共模抑制比（CMRR）。输入共模电压范围比负电源轨和正电源轨超出 100mV。输出电压通常在电源轨 10mV 范围内摆动。
OPAx328 还采用了德州仪器专有的 e - trim 运算放大器技术，无需任何输入切换或自动调零技术，即可实现超低失调和低输入失调漂移的独特组合。
低噪声（6.1nV/√Hz）和高速运行（40MHz、30V/μs）使这些器件成为驱动采样模数转换器（ADC）的理想选择。
OPAx328 也是高阻抗输入、单电源应用的理想选择。低输入偏置电流和低输入电容允许在低光电流操作（< 1nA）下实现高频跨阻增益。
商品特性
- 具有零交越失真的高精度：
- 低失调电压：最大 50µV
- 高共模抑制比：120dB
- 轨到轨输入/输出
- 宽带宽：40MHz
- 低输入偏置电流：最大 1pA
- 低噪声：10kHz 时为 6.1nV/√Hz
- 压摆率：30V/µs
- 快速 0.01%建立时间：180ns
- 单电源电压范围：2.2V ~ 5.5V
- 单位增益稳定
应用领域
- 光模块
- 位置传感器
- 多参数患者监护仪
- CT 和 PET 扫描仪
- 化学和气体分析仪
- 双向 400 - V 和 800 - V 到低压
- 商用网络和服务器电源
- 串式逆变器
- 太阳能功率优化器
