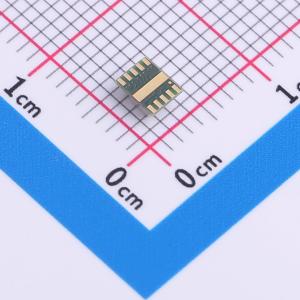

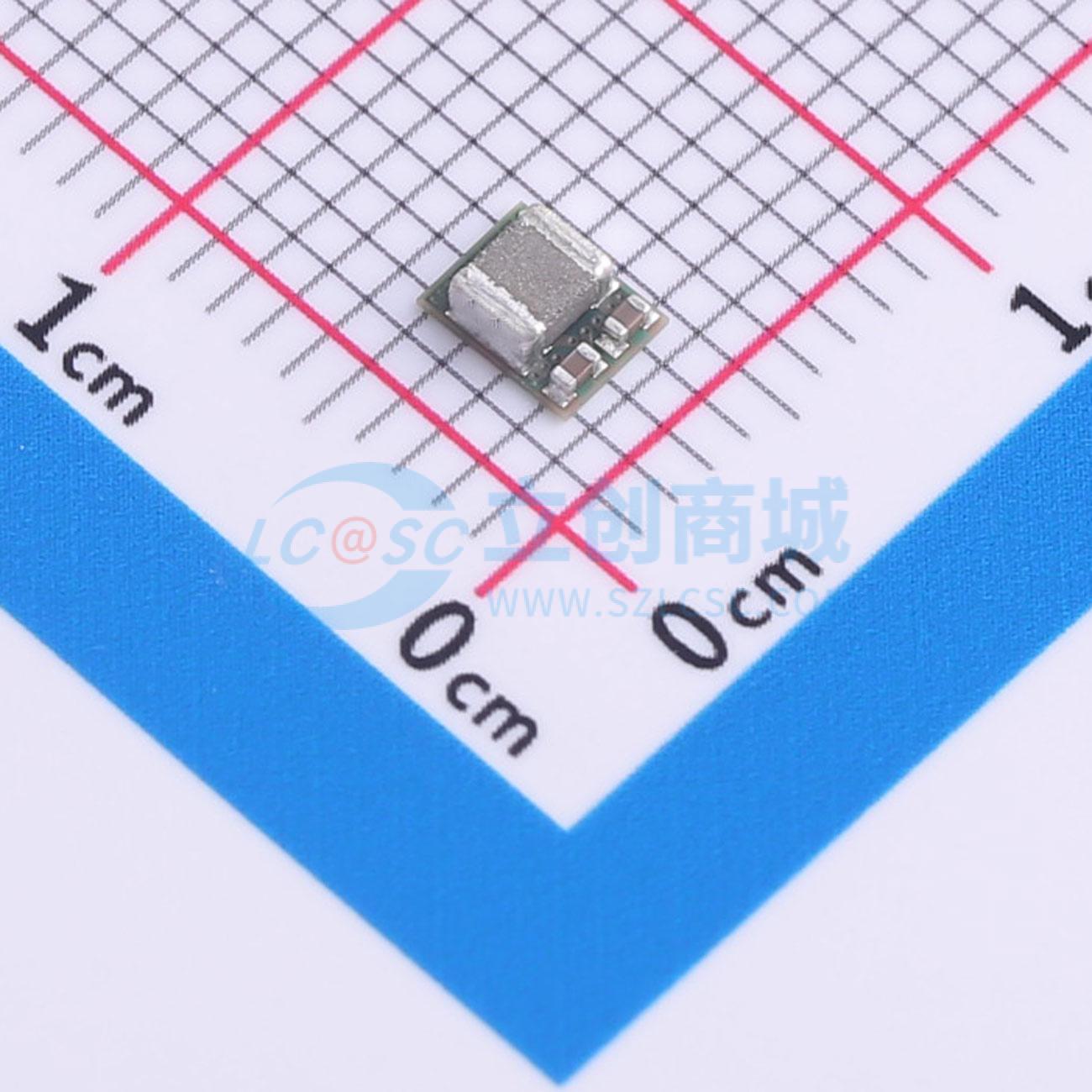

LMZM23600V3SILR

LMZM23600集成电感电源模块专为空间受限的工业应用而设计。该器件提供5 V和3.3 V两种固定输出电压选项，以及支持1.2 V至15 V范围的可调（ADJ）输出电压选项。LMZM23600的输入电压范围为4 V至36 V，可提供高达500 mA的输出电流。这款电源模块使用极其简单，对于5 V或3.3 V输出设计，仅需两个外部元件。LMZM23600在各个方面都针对有空间受限需求、注重性能和低EMI的工业应用进行了优化。漏极开路的电源正常（Power-Good）输出可真实指示系统状态，无需额外的监控元件，节省了成本和电路板空间。PWM和PFM模式之间的无缝转换，以及仅28 μA的无负载电源电流，确保了在整个负载电流范围内实现高效率和出色的瞬态响应。为便于输出电流扩展，LMZM23600与能够输出1000 mA电流的LMZM23601引脚兼容。

• 4 V至36 V宽工作输入电压
• 1.2 V至15 V可调，以及3.3 V或5 V固定输出电压选项
• 0.5 A输出电流
• 5 V和3.3 V输出设计仅需输入和输出电容
• 单面布局时解决方案尺寸为27 mm²
• 无负载时电源电流为28 μA
• 关断电流为2 μA
• 电源正常标志
• 外部频率同步
• 模式选择引脚
  • 强制PWM模式，用于恒定频率操作
  • 自动PFM模式，用于轻载时的高效率
• 内置控制环路补偿、软启动、电流限制和欠压锁定（UVLO）
• 微型3.8 mm x 3 mm x 1.6 mm封装
• 使用WEBENCH电源设计器，利用LMZM23600创建定制设计

• 传感器变送器
• 测试与测量
• 电网基础设施
• 空间受限的应用
