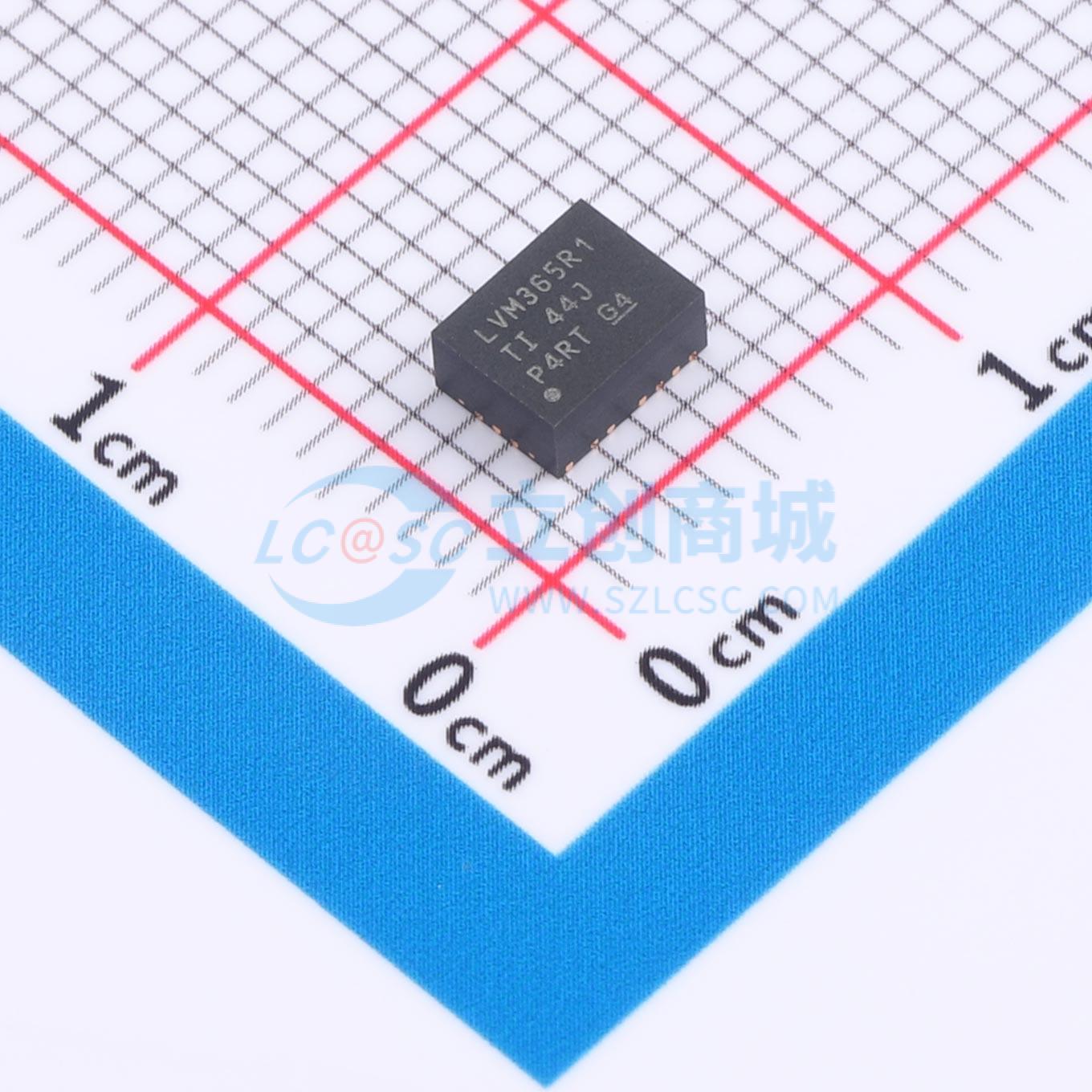

温馨提醒：图片仅供参考，商品以实物为准

TLVM365R1RDNR

3V至65V宽Vn同步降压转换器电源模块

描述: TLVM365R15 和 TLVM365R1 是 150mA 或 100mA、65V 输入、同步直流/直流降压电源模块，它在紧凑且易于使用的 3.5mm x 4.5mm x 2mm 11 引脚 QFN 封装中整合了功率 MOSFET、集成电感器和自举电容器。小型 HotRod™ QFN 封装技术可提高热性能并降低 EMI。该器件在空载时具有 4μA 的超低运行 IQ（24V 至 3.3V VOUT）。
品牌名称: TI(德州仪器)
商品型号: TLVM365R1RDNR
商品编号: C22400815
商品封装: QFN-FCMOD-11(3.5x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TLVM365R15 和 TLVM365R1 是 150mA 或 100mA、65V 输入、同步直流/直流降压电源模块，它在紧凑且易于使用的 3.5mm × 4.5mm × 2mm 11 引脚 QFN 封装中整合了功率 MOSFET、集成电感器和自举电容器。小型 HotRod™ QFN 封装技术可提高热性能并降低 EMI。该器件在空载时具有 4μA 的超低运行 IQ（24V 至 3.3V VOUT）。支持 3.3V 和 5V 固定输出电压以及 1V 至 6V 可调输出电压。这些器件仅需四个外部元件即可实现 3.3V 和 5V 固定输出设计。专为出色的 EMI 性能和空间受限型应用而设计。固有保护特性，可实现稳健的设计 – 精密使能输入和开漏 PGOOD 指示器（用于控制、时序和 VIN UVLO）过流和热关断保护。设计用于可扩展的工业电源：引脚兼容系列：TPSM365R3（65V，300mA）、TPSM365R6（65V、600mA）、TLVM23615（36V，1.5A）和 TLVM23625（36V，2.5A）。

商品特性

多功能同步直流/直流降压模块：
- 集成 MOSFET、电感器和控制器
- 3V 至 65V 的宽输入电压范围
- 高达 70V 的输入瞬态电压
- -40°C 至 +125°C 的结温范围
- 4.5mm × 3.5mm × 2mm 超模压塑料封装
- 使用 RT 引脚可在 200kHz 至 2.2MHz 范围内调节频率
输出电压和电流选项

应用领域

工厂自动化
楼宇自动化
电器

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~65V
	输出电压精度	±1%
	输出电压(Vout)	5V；1V~6V
	输出电流(最大值)	100mA

	属性	参数值
	静态电流	4uA
	开关频率	2.2MHz
	特性	过流保护；过热保护
	长度	4.5mm
	宽度	3.5mm
	高度	2mm
	工作温度	-40℃~+125℃
