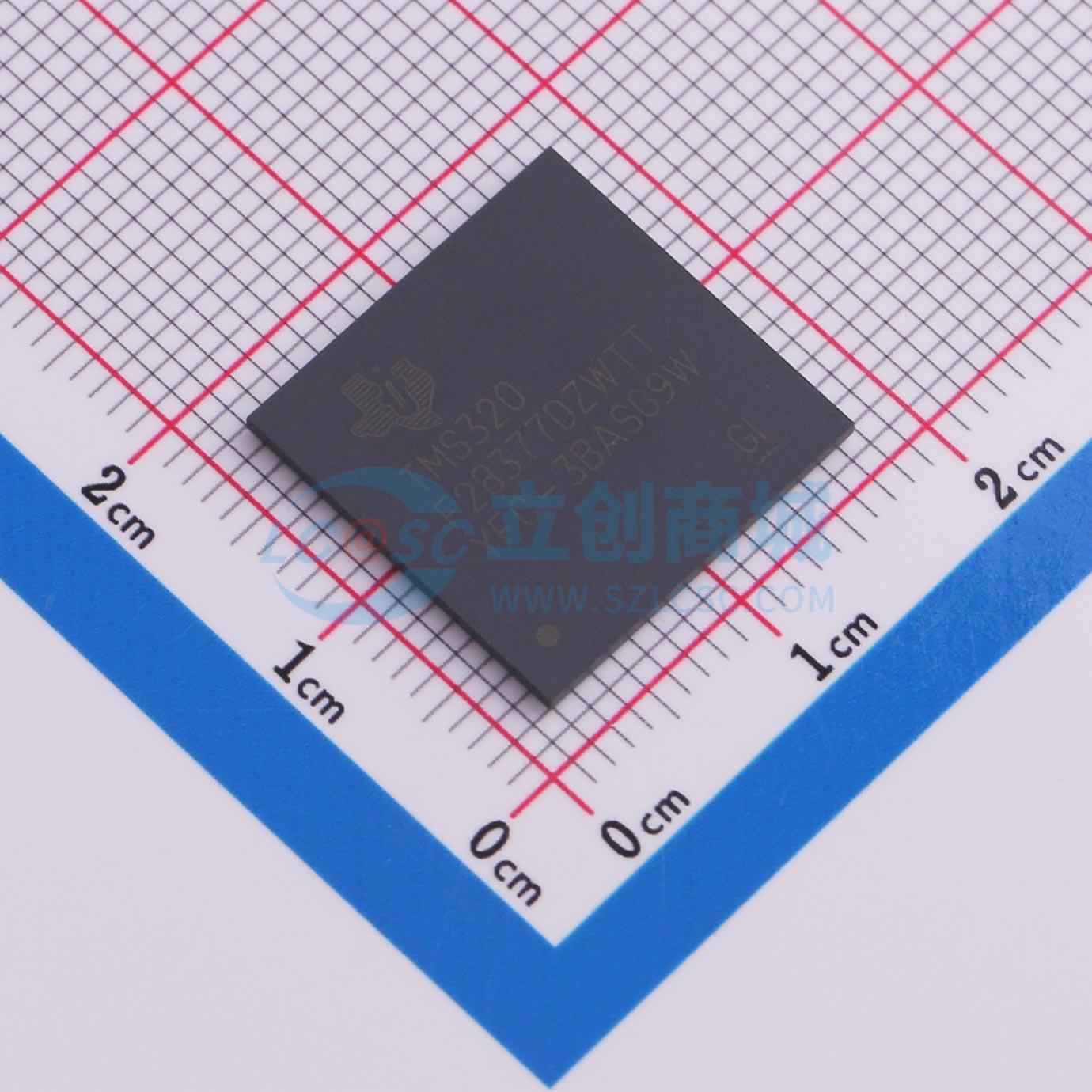

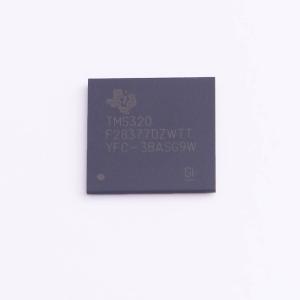

TMS320F28377DZWTT
具有 800MIPS、2xCPU、2xCLA、FPU、TMU、1024KB 闪存、EMIF、16 位 ADC 的 C2000™ 32 位 MCU
- 描述
- 32位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。该系列包括高级性能MCU和入门级性能MCU。 是一款功能强大的32位浮点微控制器单元 (MCU)，专为工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输以及感应和信号处理等高级闭环控制应用而设计。为了加速应用开发，提供了适用于C2000 MCU的DigitalPower软件开发套件 (SDK) 和适用于C2000 MCU的MotorControl软件开发套件 (SDK)。支持新型双核C28x架构，显著提升了系统性能。此外，集成式模拟和控制外设还允许设计人员整合控制架构，并消除了高端系统对多处理器的需求。 双实时控制子系统基于TI的32位C28x浮点CPU，每个内核均可提供200MHz的信号处理性能。C28x CPU的性能通过新型TMU加速器和VCU加速器得到了进一步提升，TMU加速器能够快速执行变换和转矩环路计算中常见的三角运算的算法，VCU加速器能够缩短编码应用中常见的复杂数学运算的时间
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMS320F28377DZWTT
- 商品编号
- C22400050
- 商品封装

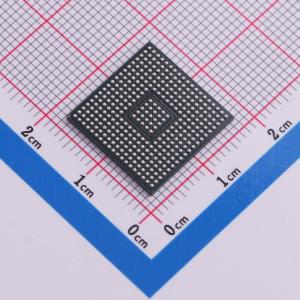

- NFBGA-337
- 包装方式
- 托盘
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 200MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 102KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 169 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.14V~3.47V | |
| 工作温度 | -40℃~+105℃@(TJ) | |
| 功能特性 | 窗口看门狗(WWDG)；内置通用定时器；内置温度传感器；硬件ECC校验 |
商品概述
C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU和入门级性能 MCU。TMS320F2837xD 是一款功能强大的 32 位浮点微控制器单元 (MCU)，专为工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输以及感应和信号处理等高级闭环控制应用而设计。为了加速应用开发，提供了适用于C2000 MCU 的 DigitalPower 软件开发套件 (SDK) 和适用于 C2000™ MCU 的 MotorControl 软件开发套件(SDK)。F2837xD 支持新型双核 C28x 架构，显著提升了系统性能。此外，集成式模拟和控制外设还允许设计人员整合控制架构，并消除了高端系统对多处理器的需求。双实时控制子系统基于 TI 的 32 位 C28x 浮点 CPU，每个内核均可提供 200MHz 的信号处理性能。C28x CPU 的性能通过新型 TMU 加速器和 VCU 加速器得到了进一步提升，TMU 加速器能够快速执行变换和转矩环路计算中常见的三角运算的算法；VCU 加速器能够缩短编码应用中常见的复杂数学运算的时间。F2837xD 微控制器产品系列具有两个 CLA 实时控制协处理器。CLA 是一款独立的 32 位浮点处理器，运行速度与主 CPU 相同。该 CLA 对外设触发器作出响应，并与主 C28x CPU 同时执行代码。这种并行处理功能可以有效地将实时控制系统的计算性能提高一倍。通过利用 CLA 为时间关键型功能提供服务，主 C28x CPU 自由地执行其他任务，如通信和诊断。双路 C28x+CLA 架构可在各种系统任务之间实现智能分区。
商品特性
- 双核架构
- 两个 TMS320C28x 32 位 CPU
- 200MHz
- IEEE 754 单精度浮点单元 (FPU)
- 三角法数学单元 (TMU)
- Viterbi/复杂数学单元 (VCU-II)
- 两个可编程控制律加速器 (CLA)
- 200MHz
- IEEE 754 单精度浮点指令
- 独立于主 CPU 执行代码
- 片上存储器
- 512KB (256KW) 或 1MB (512KW) 闪存（ECC保护）
- 172KB (86KW) 或 204KB (102KW) RAM（ECC保护或奇偶校验保护）
- 支持第三方开发的双区安全
- 识别号
- 时钟和系统控制
- 两个内部零引脚 10MHz 振荡器
- 片上晶体振荡器
- 窗口化看门狗计时器模块
- 丢失时钟检测电路
- 1.2V 内核、3.3V I/O 设计
- 系统外设
- 两个支持 ASRAM 和 SDRAM 的外部存储器接口 (EMIF)
- 两个 6 通道直接存储器存取 (DMA) 控制器
- 多达 169 个具有输入滤波功能的独立可编程、多路复用通用输入/输出 (GPIO) 引脚
- 扩展外设中断控制器 (ePIE)
- 支持多个具有外部唤醒功能的低功耗模式 (LPM)
- 通信外设
- USB 2.0 (MAC + PHY)
- 支持 12 引脚 3.3V 兼容通用并行端口 (uPP) 接口
- 两个控制器局域网 (CAN) 模块（引脚可引导）
- 三个高速（高达 50MHz）SPI 端口（引脚可引导）
- 两个多通道缓冲串行端口 (McBSP)
- 四个串行通信接口 (SCI/UART)（引脚可引导）
- 两个 I2C 接口（引脚可引导）
- 模拟子系统
- 多达四个模数转换器 (ADC)
- 16 位模式:每个为 1.1MSPS（系统吞吐量高达4.4MSPS），差分输入，多达 12 个外部通道
- 12 位模式:每个为 3.5MSPS（系统吞吐量高达14MSPS），单端输入，多达 24 个外部通道
- 每个 ADC 上有一个采样保持 (S/H) 电路
- ADC 转换的硬件集成后处理
- 饱和偏移量校准
- 设定点计算的误差
- 具有中断功能的高电平、低电平和过零比较
- 触发至采样延迟采集
- 八个具有 12 位数模转换器 (DAC) 参考的窗口比较器
- 三个 12 位缓冲 DAC 输出
- 增强型控制外设
- 24 个具有增强特性的脉宽调制器 (PWM) 通道
- 16 个高分辨率脉宽调制器 (HRPWM) 通道:8 个 PWM 模块的 A、B 通道均具有高分辨率，死区支持（对于标准和高分辨率均支持）
- 6 个增强型采集 (eCAP) 模块
- 三个增强型正交编码器脉冲 (eQEP) 模块
- 8 个 Δ-Σ 滤波器模块 (SDFM) 输入通道，每通道有 2 个并联滤波器:标准 SDFM 数据滤波，用于快速响应超范围情况的比较器滤波器
- 可配置逻辑块 (CLB)
- 增强现有外设功能
- 支持位置管理器解决方案
- 符合功能安全标准
- 专为功能安全应用开发
- 提供的文档有助于使 ISO 26262 系统设计符合ASIL D、IEC 61508 SIL 3、IEC 60730 C 类和UL 1998 2 类标准
- 硬件完整性高达 ASIL B 和 SIL 2 级
- 安全相关认证:通过 TUV SUD 进行， ISO 26262 认证达到ASIL B 级且 IEC 61508 认证达到 SIL 2 级
- 封装选项
- 无铅，绿色环保封装
- 337 焊球 New Fine Pitch Ball Grid Array(nFBGA) [ZWT 后缀]
- 176 引脚 PowerPAD™ 热增强型低剖面四通道扁平封装 (HLQFP) [PTP 后缀]
- 100 引脚 PowerPAD 热增强型薄型四通道扁平封装 (HTQFP) [PZP 后缀]
- 硬件内置自检 (HWBIST)
- 温度选项
- T:–40℃ 至 105℃ 结温
- S:–40℃ 至 125℃ 结温
- Q:–40℃ 至 125℃ 的自然通风下（汽车应用的 AEC Q100 合格认证）
