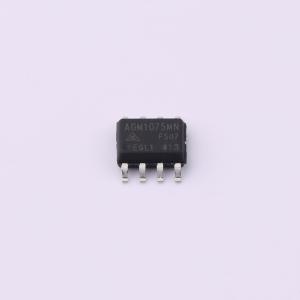

AGM1075MN
耐压:100V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：双N沟道 漏源电压(Vdss)：100V 连续漏极电流(Id)：10A 功率(Pd)：2.45W 导通电阻(RDS(on)@Vgs,Id)：62mΩ@10V,10A 阈值电压(Vgs(th)@Id)：1.7V@250uA栅极电荷(Qg@Vgs)：6.0nC@10V 输入电容(Ciss@Vds)：0.520nF@50V ,Vds=100V Id=10A Rds=62mΩ,工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM1075MN
- 商品编号
- C22399938
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 62mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 6nC@10V | |
| 输入电容(Ciss) | 205pF | |
| 反向传输电容(Crss) | 2.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 65pF |
商品概述
AGM1075MN将先进的沟槽MOSFET技术与低电阻封装相结合，提供极低的漏源导通电阻（RDS(ON)）。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),以最大程度降低传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-主板/显卡核心电压-开关电源二次同步整流器-负载点应用-无刷直流电机驱动器
