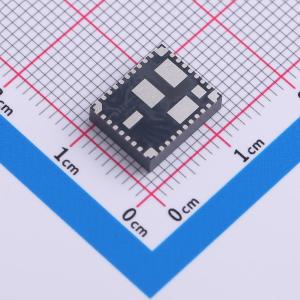

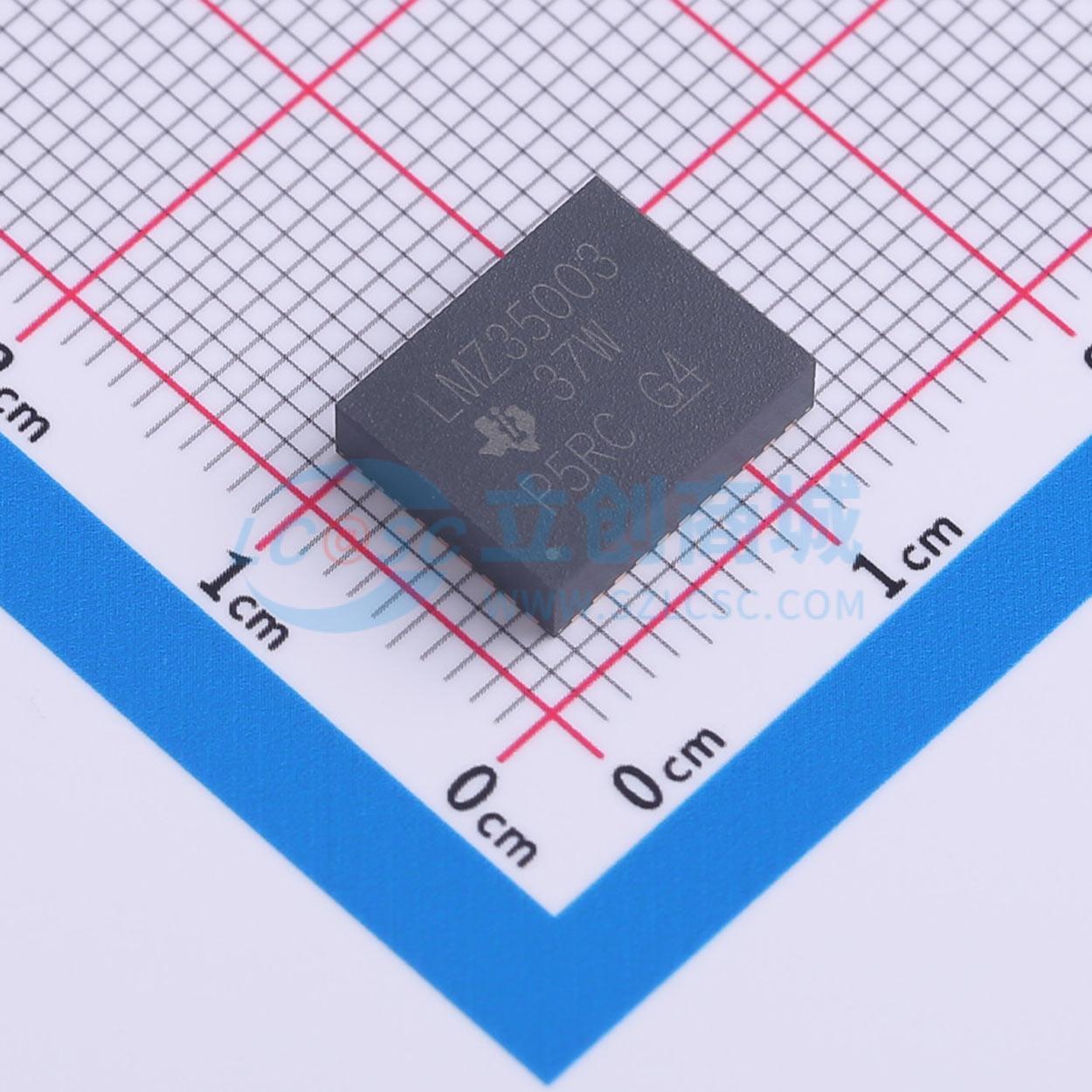

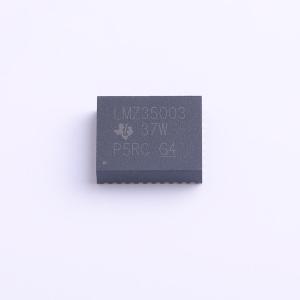

温馨提醒：图片仅供参考，商品以实物为准

LMZ35003RKGR

降压型 2.5A 7V~50V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMZ35003是一款易于使用的2.5A DC-DC电源模块,具有7V至50V的宽输入电压范围,输出电压可调,从2.5V到15V。该模块采用低剖面QFN封装,内置屏蔽电感和无源元件,可实现紧凑的电源解决方案。
品牌名称: TI(德州仪器)
商品型号: LMZ35003RKGR
商品编号: C22400039
商品封装: QFN-41(9x11)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；可调软启动；过流保护；输出电压跟随；工作状态指示

商品概述

LMZ35003 电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的 QFN 封装内整合了一个2.5A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需五个外部组件，并省去了环路补偿和磁性元件选择过程。可以很容易地将小型 9mm x 11mm x 2.8mm QFN 封装焊接在印刷电路板上，并且可实现效率大于90% 的紧凑负载点设计以及出色的功率耗散能力。LMZ35003 提供了离散负载点设计的灵活性和特性集，并且非常适合为广泛的集成电路 (IC) 和系统供电。先进的封装技术可提供与标准 QFN 贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和低厚度设计
7V 至 50V 的宽输入电压范围
2.5V 至 15V 输出可调范围
65V 浪涌能力
效率高达 96%
可调开关频率（300kHz 至 1MHz）
与外部时钟同步
可调慢速启动
输出电压排序和跟踪
电源正常输出
可编程欠压锁定 (UVLO)
输出过流保护
过热保护
预偏置输出启动
运行温度范围:-40℃ 至 85℃
增强的热性能
符合 EN55022 B 类辐射标准
集成屏蔽式电感器

应用领域

工业和电机控制
自动测试设备
医疗和成像设备
高密度电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~50V
	输出电压	2.5V~15V
	输出电流	2.5A
	开关频率	400kHz~1MHz
	工作温度	-40℃~+85℃
