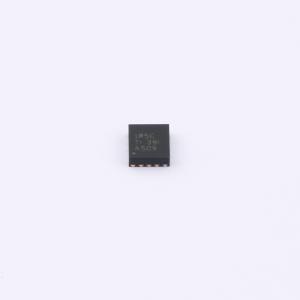

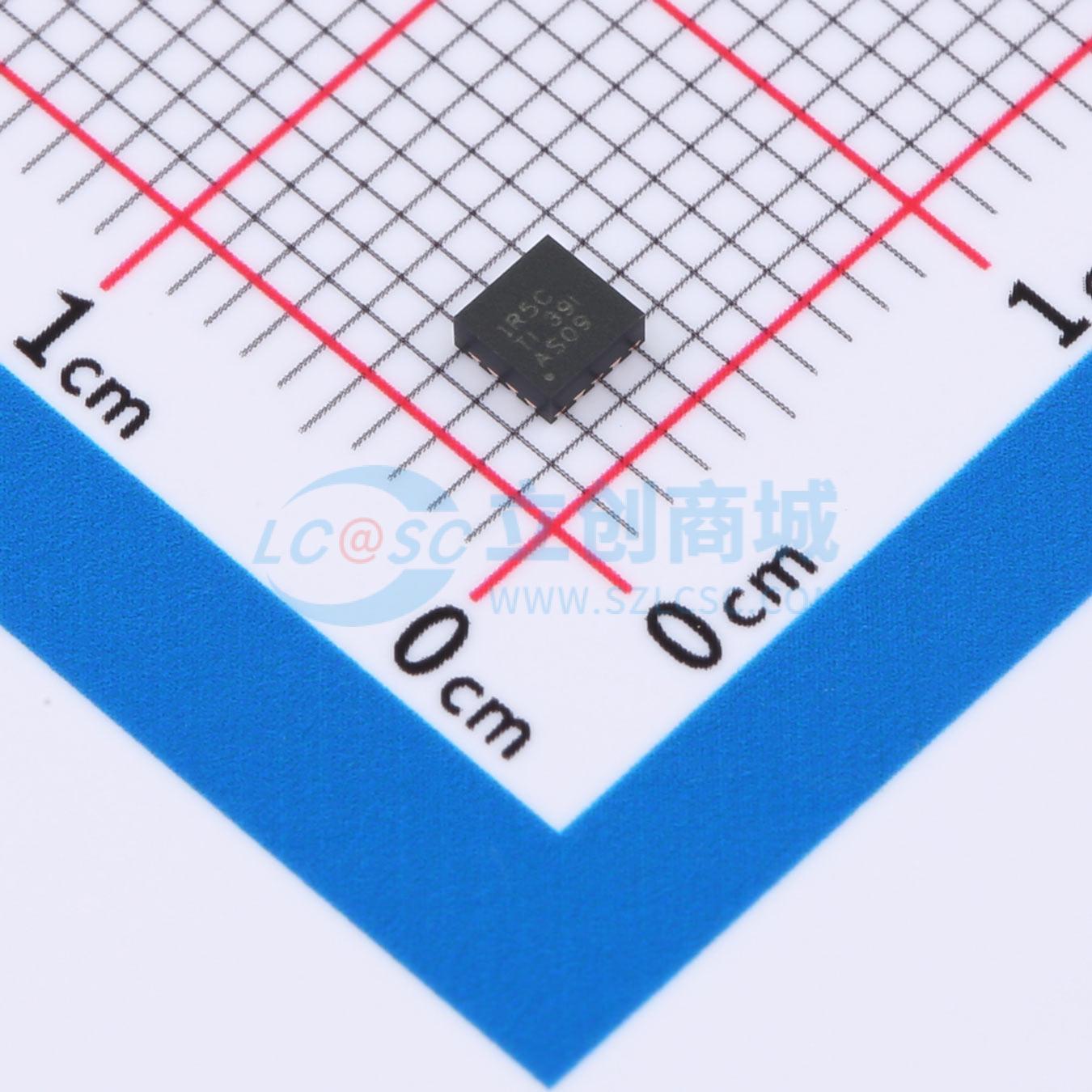

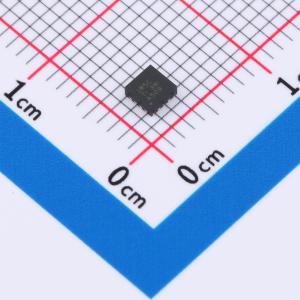

LMQ66410R5RXBR

36V、1A超小型同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMQ66410是一款36V、1A的超小型同步降压转换器,具有集成的旁路和启动电容。该转换器支持宽输入电压范围（2.7V至36V）,具有低待机电流和高轻载效率。适用于工业应用,支持多种功能,如频率折返、无缝PWM/PFM模式切换等。
品牌名称: TI(德州仪器)
商品型号: LMQ66410R5RXBR
商品编号: C22400271
商品封装: VQFN-14-EP(2.6x2.6)
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

LMQ664x0是最小的36V、3A（有2A和1A版本可选）同步降压DC/DC转换器，采用增强型HotRod™ QFN封装，集成了旁路电容和自举电容。这款易于使用的转换器支持2.7V至36V的宽输入电压范围（启动后或运行后），可承受高达42V的瞬态电压。 LMQ664x0专为满足工业应用中始终开启设备的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在输入电压为13.5V且无负载时，典型电流消耗仅为1.5μA，并具备高光负载效率。PWM和PFM模式之间的无缝切换以及极低的MOSFET导通电阻确保了在整个负载范围内都有出色的效率。控制架构（峰值电流模式）和功能特性针对超小尺寸解决方案进行了优化，所需输出电容极小。该器件通过采用双随机扩频（DRSS）、低EMI增强型HotRod™ QFN封装和优化的引脚布局，减小了输入滤波器的尺寸。RT引脚可用于设置频率，以避开对噪声敏感的频段。关键高压引脚之间设有NC引脚，可减少潜在故障（优化引脚失效模式与效应分析）。LMQ664x0丰富的功能特性旨在简化各类工业终端设备的应用。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
专为工业应用设计
结温范围为 -40℃至 +150℃
关键引脚之间设有NC引脚，提高可靠性
引脚失效模式与效应分析表现出色
输入瞬态保护高达42V
启动后宽输入电压范围：2.7V（下降阈值）至36V
输出电压可调，最高可达输入电压的95%，提供3.3V和5V固定输出电压选项
针对低EMI要求进行优化
集成旁路电容和自举电容，降低EMI
双随机扩频技术降低峰值辐射
增强型HotRod™ QFN封装可最大程度减少开关节点振铃
可通过RT引脚调节开关频率：200kHz – 2.2MHz
1mA负载时效率高于85%
集成输入旁路电容和自举电容，降低EMI
2.6mm x 2.6mm带可焊侧翼的增强型HotRod™ QFN封装
内部控制环路补偿

应用领域

工厂自动化：可编程逻辑控制器（PLC）、分布式控制系统（DCS）和可编程自动化控制器（PAC）
测试与测量
医疗领域

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	1V~18V
	输出电流	1A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.5uA
	开关管(内置/外置)	内置
	输出类型	可调
