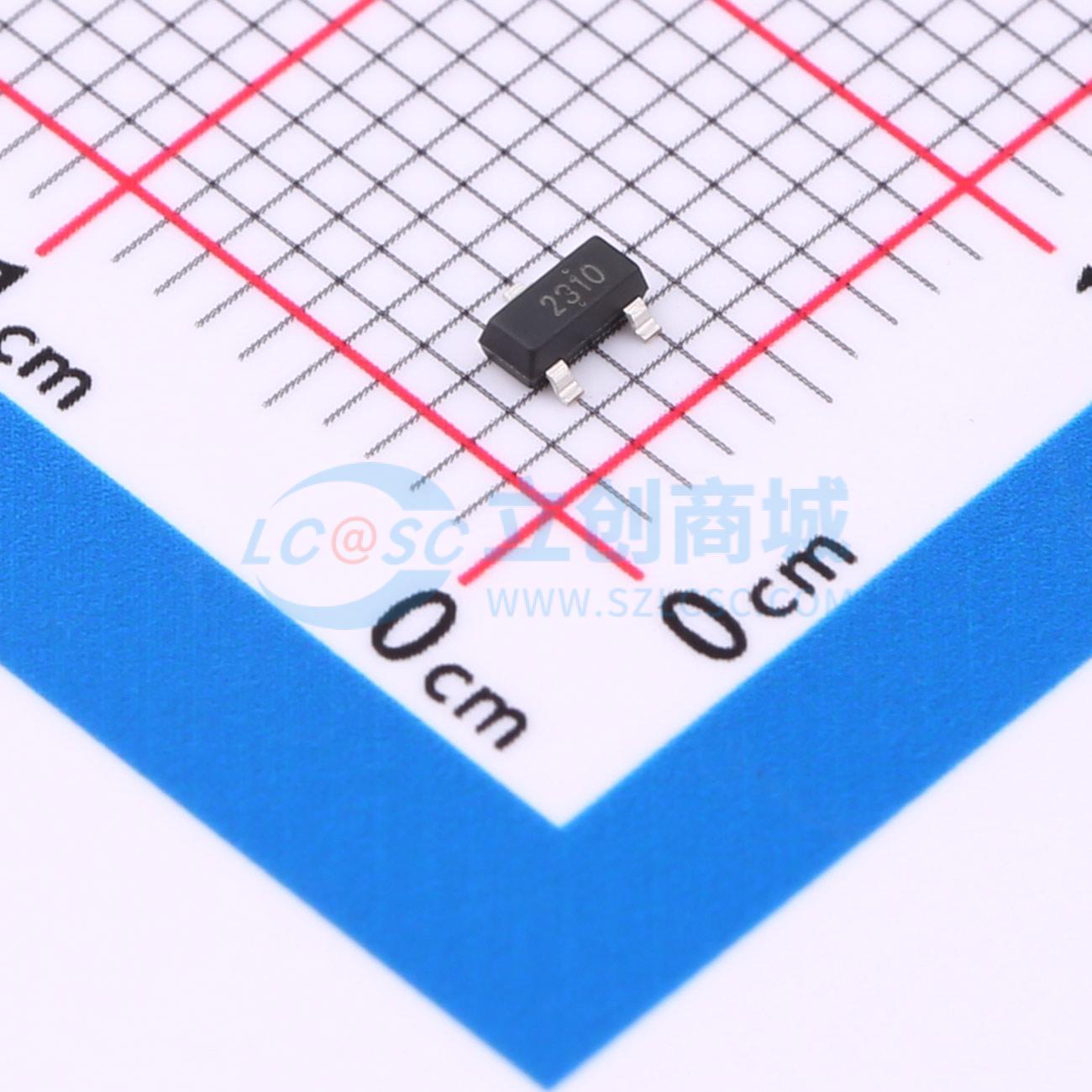

温馨提醒：图片仅供参考，商品以实物为准
FH2310
耐压:20V 电流:6.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- Type/N，VDS (MIN)V/20，ID 25℃(A)/6.7，Vgs (±V)/12，ESD Diode//，4.5V（Typ)/14，2.5V（Typ)/18
- 品牌名称
- 鑫飞宏
- 商品型号
- FH2310
- 商品编号
- C22396928
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6.7A | |
| 导通电阻(RDS(on)) | 23mΩ@2.5V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 9.2nC@4.5V | |
| 输入电容(Ciss) | 682pF | |
| 反向传输电容(Crss) | 72pF | |
| 输出电容(Coss) | 95pF |
商品特性
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 降低开关和传导损耗
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
- 符合RoHS标准
- 无卤
应用领域
- PWM应用
- 负载开关
