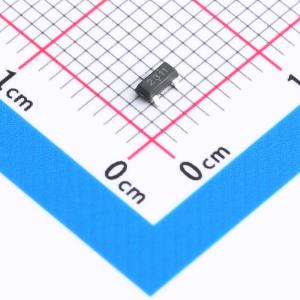

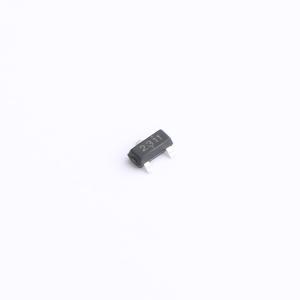

温馨提醒：图片仅供参考，商品以实物为准
FH2311A
P沟道 耐压:17V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Type/P，VDS (MIN)V/-17，ID 25℃(A)/-9，Vgs (±V)/12，ESD Diode//，4.5V（Typ)/16，2.5V（Typ)/23
- 品牌名称
- 鑫飞宏
- 商品型号
- FH2311A
- 商品编号
- C22396936
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 17V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 28mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 1.44nF | |
| 反向传输电容(Crss) | 242pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 294pF |
商品概述
FH2311A采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至 -2.5V 的栅极电压下工作。该器件适用于多种应用场景。
商品特性
- 漏源电压（VDS） = -17V，漏极电流（ID） = -9.0A
- 漏源导通电阻（RDS(ON)）（典型值：在栅源电压（VGS） = -4.5V 时为 16mΩ）
- 漏源导通电阻（RDS(ON)）（典型值：在栅源电压（VGS） = -2.5V 时为 23mΩ）
- 低栅极电荷
- 高功率和电流处理能力
- 符合无铅产品要求
- SMD封装（SOT - 23）
应用领域
- PWM应用
- 负载开关
- 电源管理
