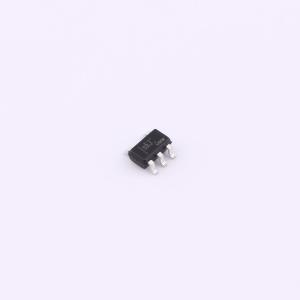

温馨提醒：图片仅供参考，商品以实物为准
TMP709AIDBVR(UMW)
温度开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款完全集成的、电阻可编程的温度开关，其温度阈值可在整个工作范围内通过一个外部电阻设置。它提供开漏、低电平有效输出，电源电压范围为 2.7V 至 5.5V。温度阈值精度通常为 ±0.5℃，在 60℃ 至 100℃ 范围内最大为 ±3℃。静态电流消耗通常为 33μA。迟滞可通过引脚选择为 2℃ 或 10℃。该产品有 5 引脚 SOT-23 和小型 DFN 6 封装。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TMP709AIDBVR(UMW)
- 商品编号
- C22396387
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温控开关 | |
| 类型 | 半导体式 | |
| 通道数 | 1 | |
| 动作温度 | - | |
| 复位温度 | - | |
| 可编程动作温度范围 | -40℃~+125℃ | |
| 温度迟滞配置 | 10℃；2℃ |
| 属性 | 参数值 | |
|---|---|---|
| 动作温度精度 | ±0.5℃ | |
| 工作电压 | 2.7V~5.5V | |
| 工作电流 | 33uA | |
| 静态电流(Iq) | 33uA | |
| 欠温(冷)检测 | 不支持 | |
| 电路结构 | - | |
| 功能特性 | 可调滞回温度；可调温度阈值 |
商品概述
TMP709 是一款全集成、电阻可编程的温度开关，其温度阈值仅需一个外部电阻即可在整个工作范围内设定。该器件提供开漏、低电平有效输出，工作电压范围为 2.7V 至 5.5V。温度阈值精度典型值为 ±0.5°C，最大值为 ±3°C（60°C 至 100°C）。静态电流消耗典型值为 33μA。迟滞可通过引脚选择为 2°C 或 10°C。TMP709 采用 5 引脚 SOT-23 和微型 DFN6 封装。
商品特性
- 阈值精度：典型值 ±0.5°C，最大值 ±3°C（+60°C 至 100°C）
- 温度阈值由 1% 外部电阻设定
- 低静态电流：典型值 33μA
- 开漏、低电平有效输出级
- 引脚可选 2°C 或 10°C 迟滞
- 复位操作在 VCC = 0.8V 时指定
- 电源范围：2.7V 至 5.5V
- 封装：5 引脚 SOT23，6 引脚 DFN 封装
应用领域
- 计算机
- 服务器
- 工业设备
- 医疗设备
- 存储区域网络
