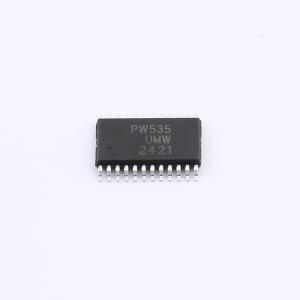

TCA9535PWR(UMW)
16位I2C总线I/O扩展器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于I2C总线的16位I/O扩展器，支持GPIO端口。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TCA9535PWR(UMW)
- 商品编号
- C22396388
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.213275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 开漏 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 2.4MHz | |
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 500nA | |
| 输出高电平(VOH) | 4.2V | |
| 功能特性 | 内置LED驱动 | |
| 工作电压 | 1.4V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TCA9535系列提供通用并行输入输出（GPIO）扩展。端口数据通过标准I²C协议传输，可支持高达1MHz的通信速率（启用高速模式时可达2MHz）。该系列具有16位图腾柱I/O端口（P07 - P00，P17 - P10），可直接驱动LED。GPIO端口的每一位都可以单独配置为输入或输出。上电时，I/O配置为输入。
商品特性
- 可替代UMW TCA9535/9539/9555
- 电源范围：1.6V ~ 5.5V
- 温度范围：-40°C ~ +85°C
- 待机电流：0.5μA
- 高电流驱动能力
- 漏极开路低电平有效中断输出
应用领域
- 服务器
- 路由器
- 通信机柜
- 工业自动化
- 具有GPIO受限处理器的产品
