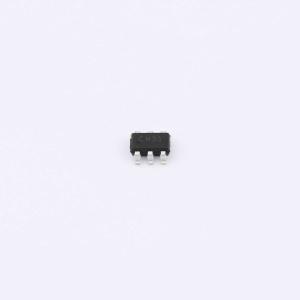

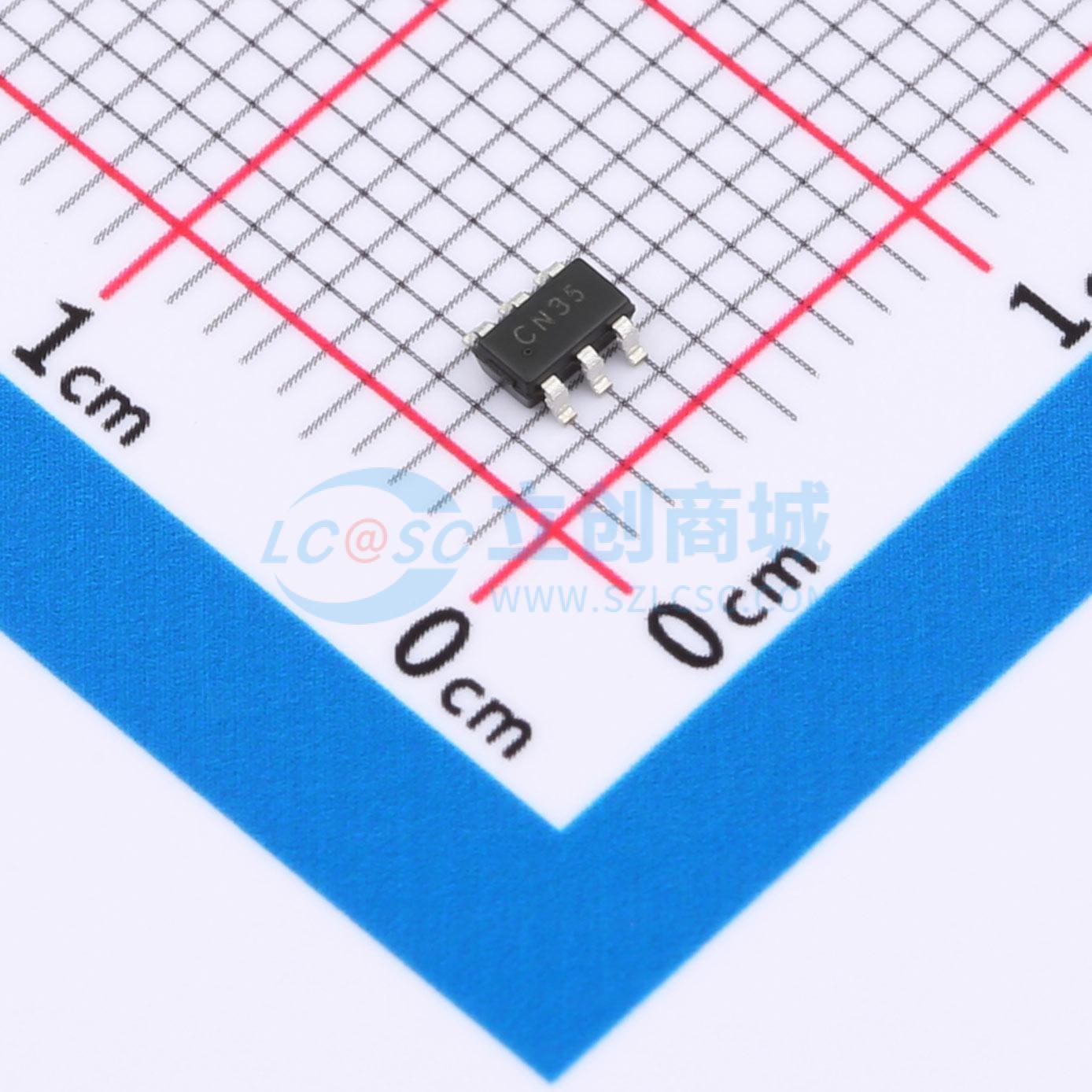

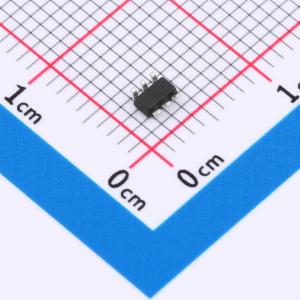

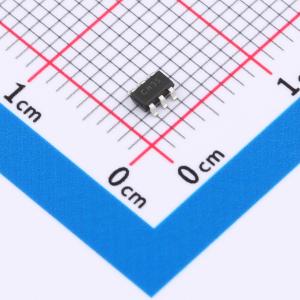

温馨提醒：图片仅供参考，商品以实物为准
HSN74LVC1G3157DBVR
通道1 电压:1.65V~5.5V 导通时间5.2ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款模拟开关/多路复用器，采用单刀双掷（SPDT）设计，为您的信号路由提供精准控制。仅需1个通道，便能在1.65V至5.5V的宽工作电压下流畅切换，反应迅速，导通时间仅5.2纳秒。它适用于高速数据采集、音频视频信号切换等精密应用场合，体积精巧，性能卓越，是提升系统灵活性与响应速度的理想元件，为您的电子产品设计增添无限可能。
- 商品型号
- HSN74LVC1G3157DBVR
- 商品编号
- C22396394
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.03006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 6Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 18pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 5.7ns | |
| 关闭时间(toff) | 3.8ns | |
| 带宽 | 300MHz | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟(tpd) | 600ps | |
| 功能特性 | 无毛刺切换 |
商品概述
HSN74LVC1G3157DBVR 是一款集成了一个模拟多路复用器/解复用器的器件，配备一个数字选择输入、两个独立的输入/输出端以及一个公共输入/输出端。选择输入端的施密特触发器特性使得电路在整个1.65V至5.5V的VCC电压范围内，能够容忍较慢的输入上升和下降时间。
商品特性
- 宽电源电压范围：1.65V至5.5V
- 极低的导通电阻：在VCC = 2.7V时典型值为7.5Ω；在VCC = 3.3V时典型值为6.5Ω；在VCC = 5V时典型值为6Ω
- 开关电流能力为32mA
- 先断后通切换
- CMOS低功耗
- 在3.3V下兼容TTL接口
- 控制输入可接受高达5.5V的电压
- 工作温度范围：-40°C至+105°C
- 封装信息：SOT-23-6L
