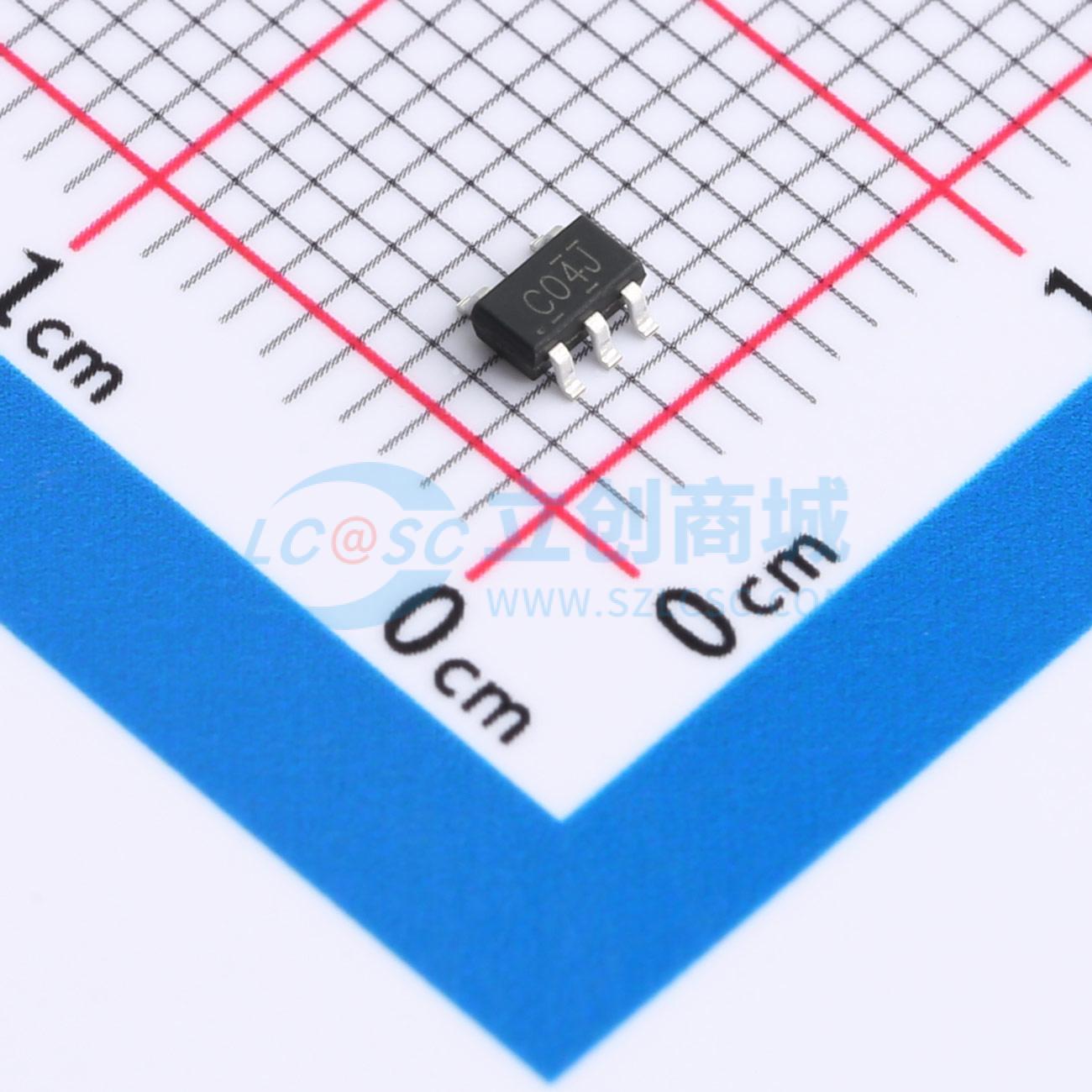

温馨提醒：图片仅供参考，商品以实物为准
HSN74LVC1G04DBVR
非门 通道数:1 电源:1.65V~5.5V 静态电流:10uA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型:非门,通道数:1,电源电压:1.65V~5.5V,静态电流(最大值):10uA,
- 商品型号
- HSN74LVC1G04DBVR
- 商品编号
- C22396398
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.043333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V | |
| 输入低电平(VIL) | 700mV | |
| 输出高电平(VOH) | 2.15V；1.64V；2.73V；1.47V；4V | |
| 低电平范围(VOL) | 10mV；200mV；110mV；110mV；350mV | |
| 传播延迟(tpd) | 10ns@5V,15pF | |
| 系列 | 74LVC | |
| 工作温度 | - | |
| 功能特性 | 电源关断保护 |
商品概述
HSN74LVC1G04DBVR是一款非门集成电路，可实现 Y = A̅ 的逻辑运算。该器件采用先进的CMOS工艺设计，具有低功耗和高输出驱动能力的特点，其电源电压VCC工作范围为1.65V至5.5V。它提供多种小型封装形式，可广泛应用于高端精密仪器、小型化低功耗手持设备以及人工智能等领域。
商品特性
- 低输入电流：典型值0.1uA
- 低静态功耗：典型值0.1uA
- 高输出驱动能力：在VCC=4.5V时，大于32mA
- 宽工作电压范围：1.65V至5.5V
- 封装形式：SOT-23-5L/SO-70-5L
