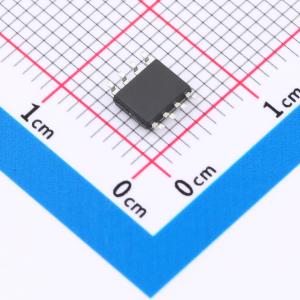

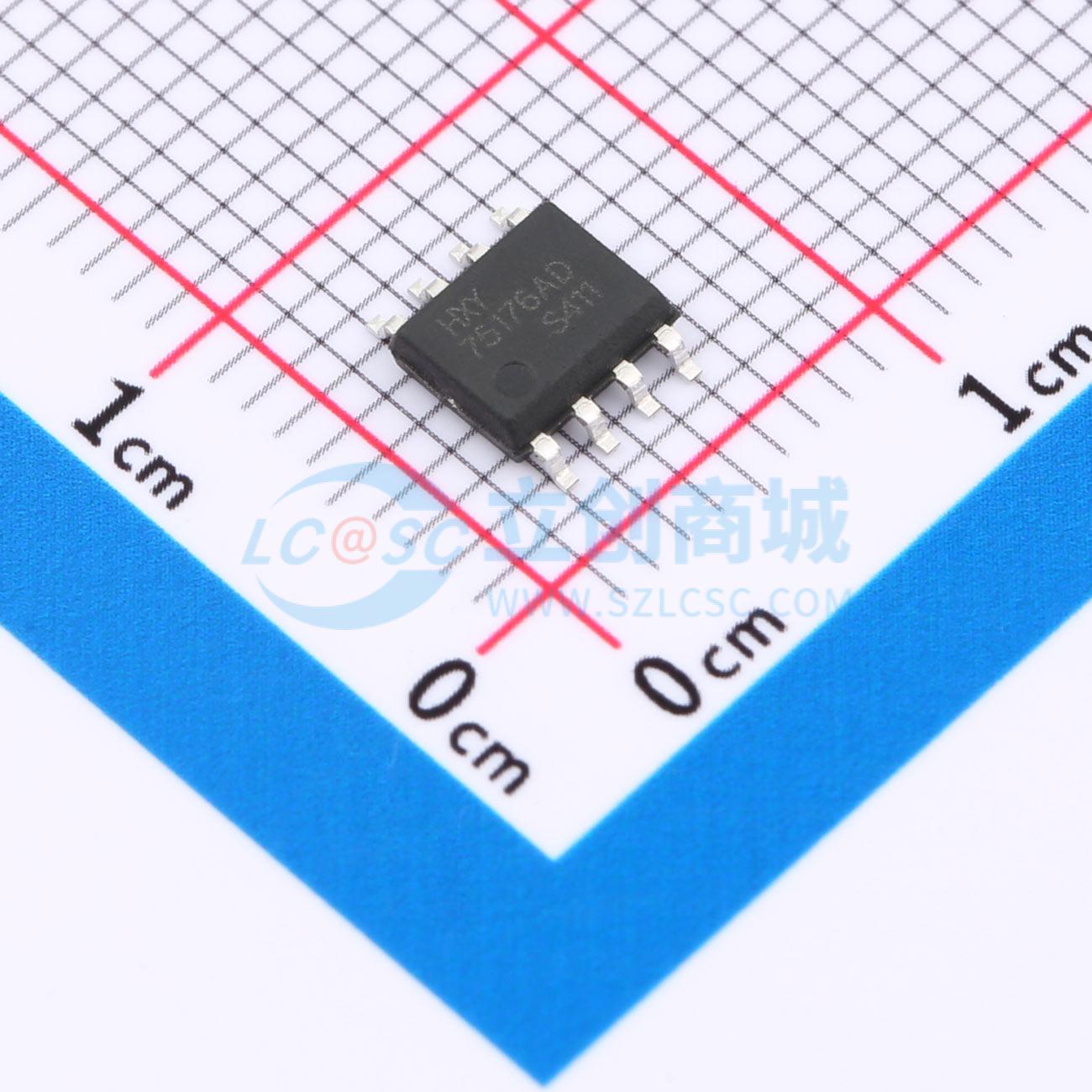

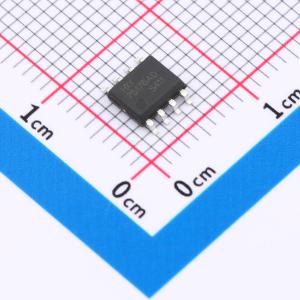

HSN75176ADR
收发器 数据速率:10Mbps 电源电压:4.75V~5.25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型:收发器,驱动器/接收器:1/1,数据速率:10Mbps,电源电压:4.75V~5.25V,
- 商品型号
- HSN75176ADR
- 商品编号
- C22396407
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.177157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±8kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 26mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；低功耗模式 |
商品概述
HSN75176ADR 是一款用于 RS-485/RS-422 通信的 10Mbps 高速收发器，适用于半双工通信，其内部包含一个驱动器和一个接收器。该器件具备 ±8kV 人体模式 ESD 保护以及失效保护电路，确保当接收器输入端开路或短路时，其输出为逻辑高电平。当所有连接到终端匹配总线的驱动器均被禁用（高阻态）时，接收器也将输出逻辑高电平。其驱动器的压摆率不受限制，可确保高达 10Mbps 的通信速率。该收发器的接收器具有 1 个单位负载的输入阻抗，允许最多 32 个收发器连接到同一总线。此外，HSN75176ADR 还内置了过温保护电路，确保芯片在高温条件下不受损坏。
商品特性
- 提供低电流关断模式
- 提供行业标准的 8 引脚 SOP 封装
- 允许最多 32 个收发器挂载在总线上
- 符合 EIA/TIA-485 标准的真失效安全接收器
- 内置过温保护电路，确保芯片不会因高温而损坏
- 为 RS-485/RS-422 的 A/B 引脚提供增强型 ESD 保护
应用领域
- SCSI “Fast 40” 驱动器与接收器
- 电机控制器/位置编码器系统
- 工厂自动化
