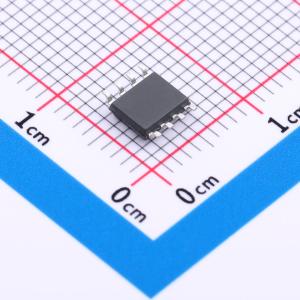

温馨提醒：图片仅供参考，商品以实物为准
HSN75176BDR
收发器 数据速率:10Mbps 电源电压:4.75V~5.25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型:收发器,驱动器/接收器:1/1,数据速率:10Mbps,电源电压:4.75V~5.25V,
- 商品型号
- HSN75176BDR
- 商品编号
- C22396408
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.125628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.1mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
HSN75176BDR 是用于 RS - 485 与 RS - 422 通信的低功耗收发器，包含一个驱动器和一个接收器。驱动器摆率不受限制，可实现最高 10Mbps 的传输速率，属于半双工应用设计。工作在 5V 单电源下，有驱动使能 (DE) 和接收使能 (RE) 管脚。驱动器具有短路电流限制，并可通过热关断电路将驱动器输出置为高阻状态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入开路时，可确保逻辑高电平输出。
商品特性
- 三态输出。
- 半双工设计。
- A、B 端短路保护。
- 汇流排允许多达 128 个收发器。
- SOP - 8 封装
应用领域
- 低功耗 RS - 485 收发器。
- 低功耗 RS - 422 收发器。
- 电平转换器。
- 用于 EMI 敏感应用的收发器。
- 工业控制局域网
