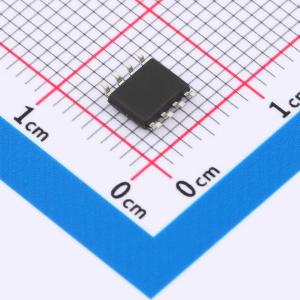

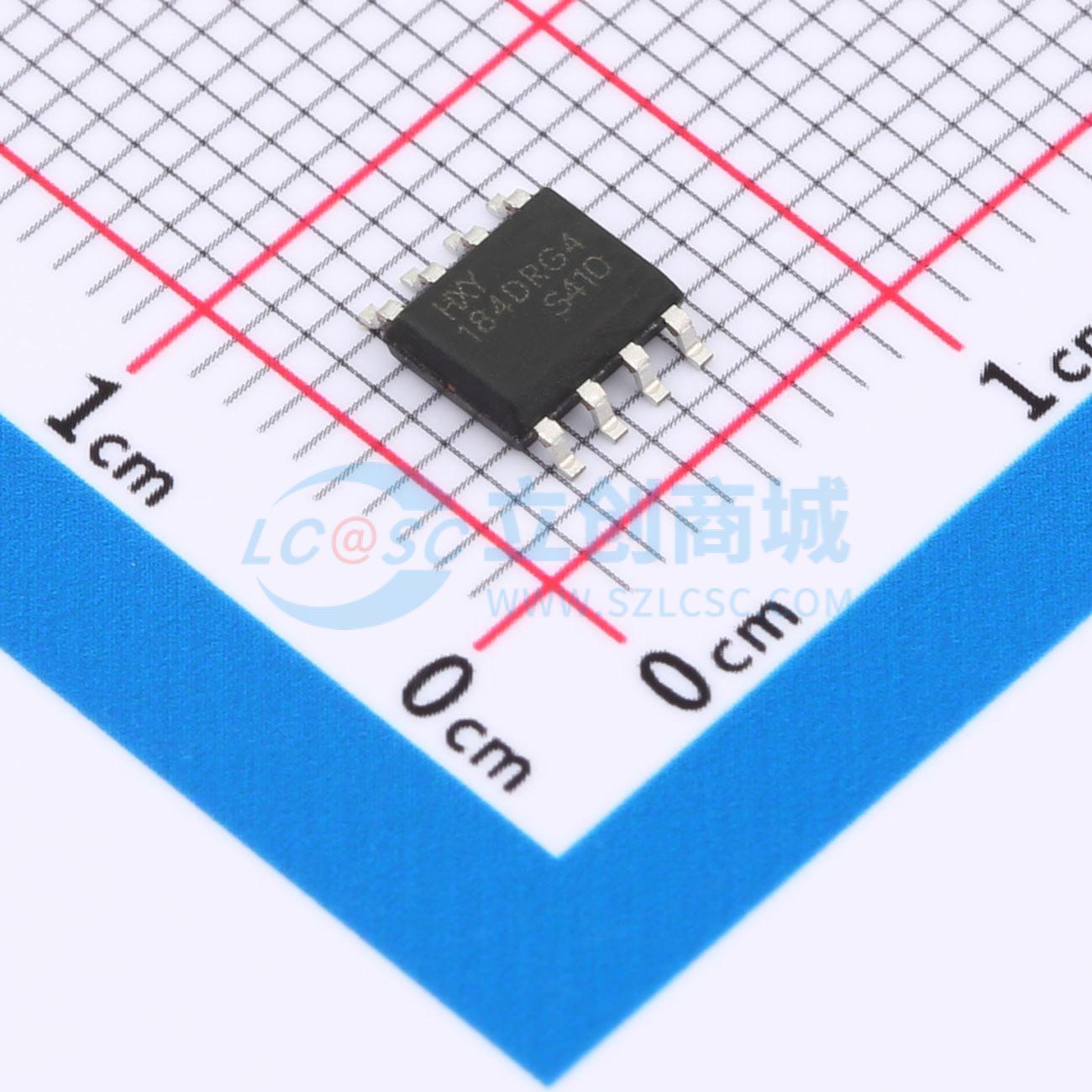

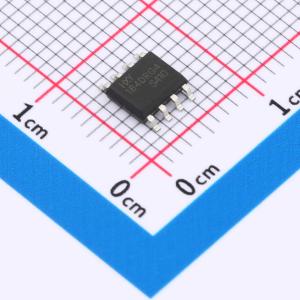

HSN65LBC184DRG4
收发器 速率:250Kbps 电源电压:4.75V~5.25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型:收发器,驱动器/接收器:1/1,数据速率:250Kbps,电源电压:4.75V~5.25V,
- 商品型号
- HSN65LBC184DRG4
- 商品编号
- C22396405
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.117778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -25℃~+85℃ | |
| 静态电流 | 150uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
HSN65LBC184DRG4 是一款具备 ±15kV IEC 61000-4-2 接触放电保护功能的半双工 RS-485 收发器。该器件包含一个驱动器和一个接收器。其内置失效安全电路，可确保当接收器输入端开路或短路时，接收器输出为逻辑高电平。这意味着即使总线上所有已端接的发送器均被禁用，接收器输出仍将保持逻辑高电平。HSN65LBC184DRG4 采用降低摆率的驱动器，可最大限度地减少电磁干扰，并降低因电缆端接不当引起的信号反射，从而实现高达 500kbps 的无误码数据传输。该器件的接收器输入阻抗为 1/8 单位负载，允许总线上最多挂载 256 个收发器。
商品特性
- 符合 TIA/EIA RS-485/RS-422 标准的静电放电保护功能
- 集成瞬态电压抑制功能
- 接触放电保护能力达 ±15kV
- 数据速率：500kbps
- 半双工工作模式，降低摆率以减少电磁干扰
- 共模输入电压范围：-7V 至 +12V
应用领域
- RS-485 通信
- 电平转换器
- 电磁干扰敏感应用中的收发器
- 工业控制局域网
- 能源计量网络
