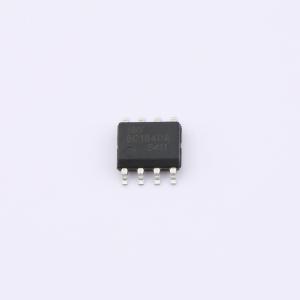

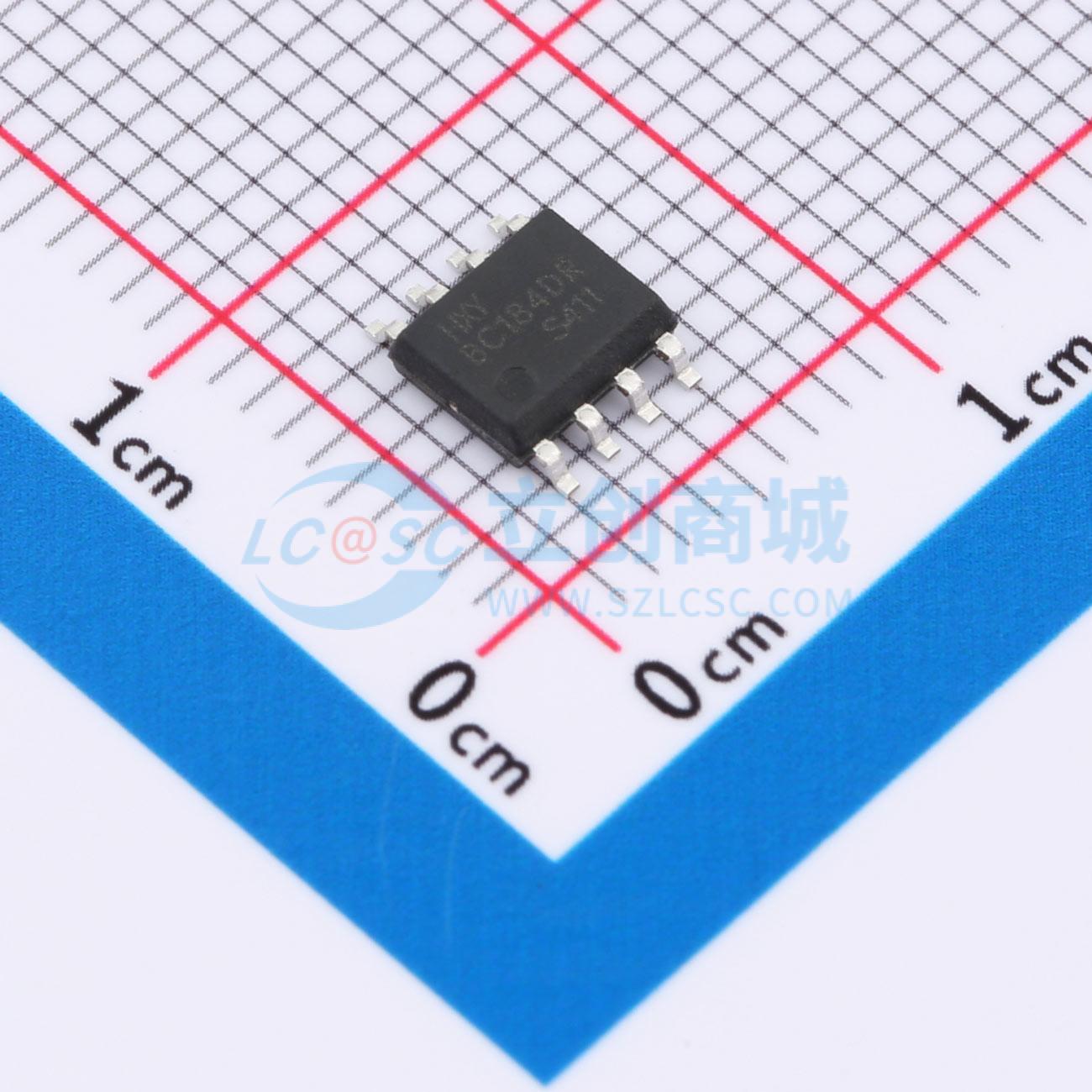

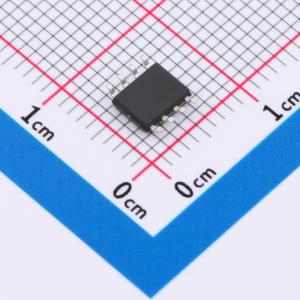

HSN65LBC184DR
收发器 速率:250Kbps 电源电压:4.75V~5.25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型:收发器,驱动器/接收器:1/1,数据速率:250Kbps,电源电压:4.75V~5.25V,
- 商品型号
- HSN65LBC184DR
- 商品编号
- C22396406
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.187908克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；失效保护；使能关断；低功耗模式 |
商品概述
HSN75LBC184 和 HSN65LBC184 是采用与 SN75176 行业标准封装兼容的差分数据线收发器，内置了针对高能量噪声瞬变的保护功能。此特性显著提高了可靠性，使其对耦合到数据电缆上的噪声瞬变具有比大多数现有器件更好的抗扰性。使用这些电路可实现可靠、低成本、直接耦合（无需隔离变压器）且无需任何外部元件的数据线接口。HSN75LBC184 和 HSN65LBC184 可承受 400W 峰值（典型值）的过压瞬变。IEC 61000-4-5 中规定的常规组合波模拟了过压瞬变，并建模了由开关和二次雷电瞬变引起的过电压所导致的单向浪涌。
商品特性
- 集成瞬态电压抑制
- 总线端子的 ESD 保护能力超过：±30kV IEC 61000-4-2 接触放电，±15kV IEC 61000-4-2 空气间隙放电，±15kV EIA/JEDEC 人体模型
- 符合 IEC 61000-4-5 标准，提供 400W 峰值（典型值）的电路损坏保护
- 受控的驱动器输出电压转换速率允许更长的电缆支线长度，在电气噪声环境中支持 250kbps 速率
- 开路故障安全接收器设计
- 1/4 单位负载允许总线上连接多达 128 个器件
- 热关断保护
- 上电/掉电毛刺保护
- 每个收发器均满足或超过 TIA/EIA-485 (RS-485) 和 ISO/IEC 8482:1993(E) 标准的要求
- 低禁用态电源电流，最大 300μA
- 引脚与 SN75176 兼容
应用领域
- 工业网络
- 公用事业仪表
- 电机控制
