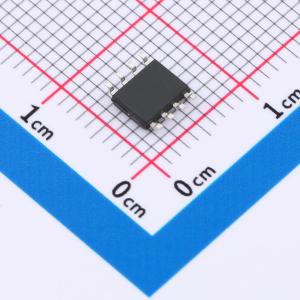

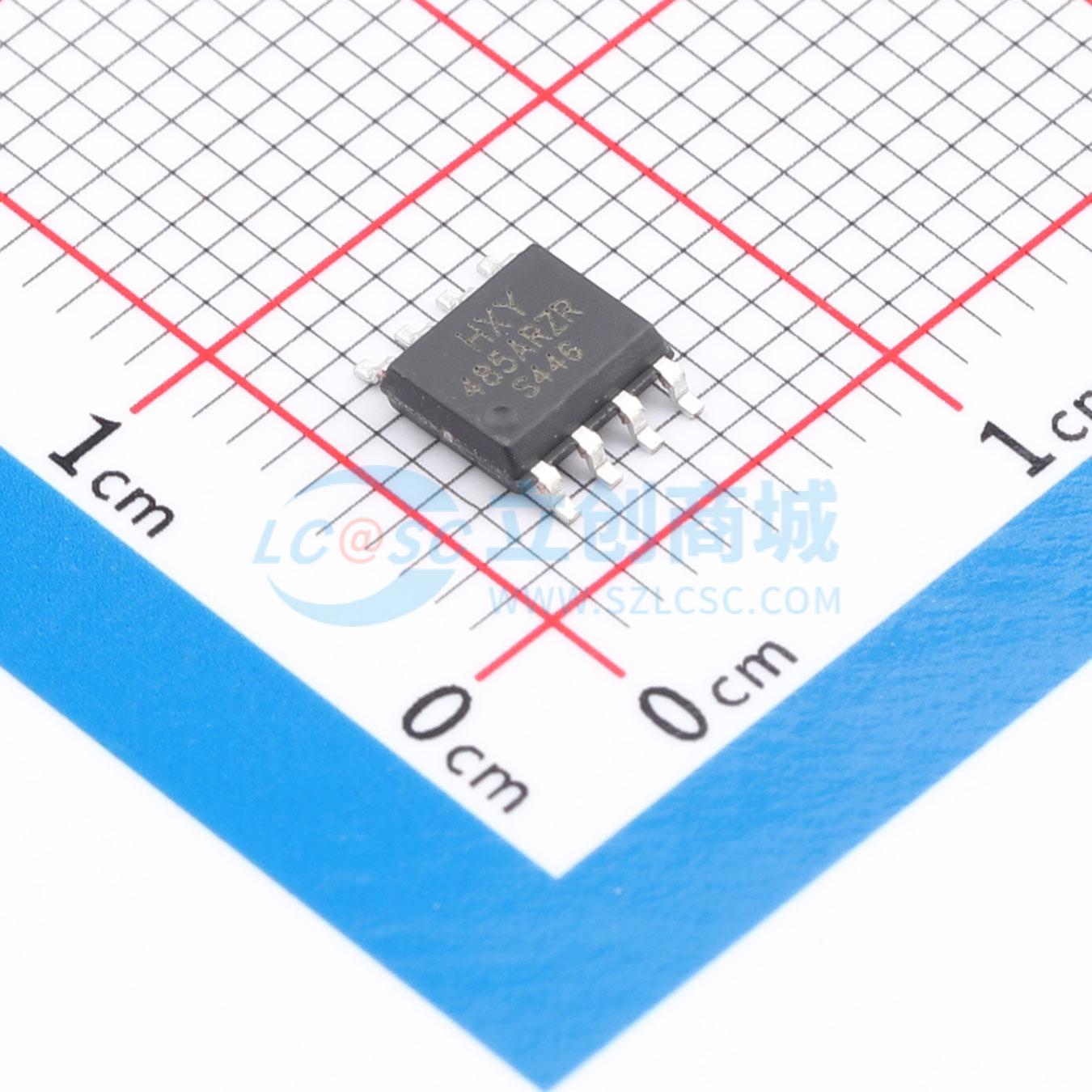

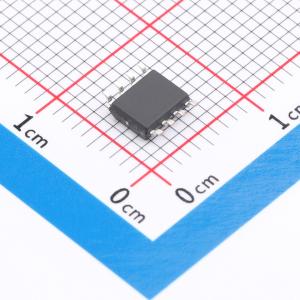

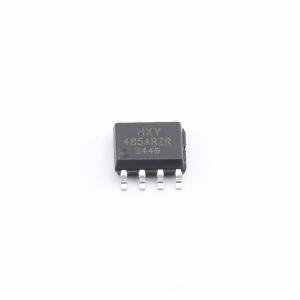

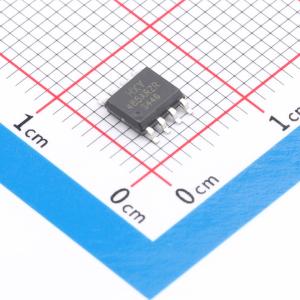

HADM485ARZ-REEL
收发器 速率:2.5Mbps 电源电压:4.75V~5.25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型:收发器,驱动器/接收器:1/1,数据速率:2.5Mbps,电源电压:4.75V~5.25V,
- 商品型号
- HADM485ARZ-REEL
- 商品编号
- C22396404
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±4kV | |
| 工作温度 | -40℃~+85℃ | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
HADM485AEZ-REEL是一款适用于RS-485与RS-422通信的低功耗收发器，其内部集成一个驱动器和一个接收器。该器件的驱动器摆率不受限制，能够支持高达2.5Mbps的数据传输速率，并采用半双工应用设计。它工作在5V单电源下，具备驱动使能和接收使能引脚。驱动器提供短路电流限制功能，并可通过热关断电路将输出置为高阻态，以防止过度的功率损耗。接收器输入端具有失效保护特性，当输入开路时，能确保输出逻辑高电平。
商品特性
- 三态输出
- 半双工设计
- A/B端短路保护
- 总线允许多达256个收发器
- SOP-8封装
应用领域
- 低功耗RS-485收发器
- 低功耗RS-422收发器
- 电平转换器
- 用于EMI敏感应用的收发器
- 工业控制局域网
