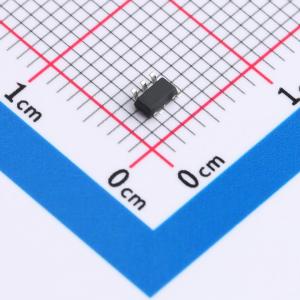

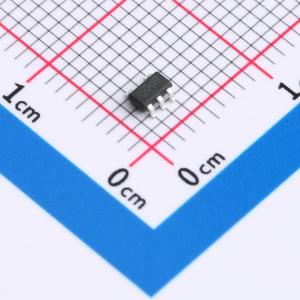

温馨提醒：图片仅供参考，商品以实物为准

HSN74LVC1G00DBVR

与非门通道数:1 电源:1.65V~5.5V 静态电流:10uA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 逻辑类型:与非门,通道数:1,电源电压:1.65V~5.5V,静态电流(最大值):10uA,
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSN74LVC1G00DBVR
商品编号: C22396397
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.039333克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	700mV
	输出高电平(VOH)	1.64V；4V；2.15V；2.73V；1.47V
	输出低电平(VOL)	350mV；200mV；110mV；10mV
	系列	74LVC
	传播延迟(tpd)	10ns@5V,15pF
	工作温度	-
	每门输入数量	2
	功能特性	-

商品概述

HSN74LVC1G00DBVR是一款2输入与非门集成电路，可实现Y= A(上划线)+B(上划线)和Y=A*B(上划线)的逻辑运算。该芯片采用先进的CMOS工艺设计，具有低功耗和高输出驱动能力的特点，其电源电压VCC工作范围为1.65V至5.5V。它提供多种小型封装选项，适用于高端精密仪器、小型化低功耗手持设备以及人工智能等领域。

商品特性

低输入电流：典型值0.1uA
低静态功耗：典型值0.1uA
高输出驱动能力：在VCC=4.5V时，大于32MA
宽工作电压范围：1.65V ~ 5.5V

应用领域

便携式音频接口
蓝光播放器和家庭影院
数字电视
固态硬盘
无线耳机和智能手表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	输入高电平(VIH)	1.7V
