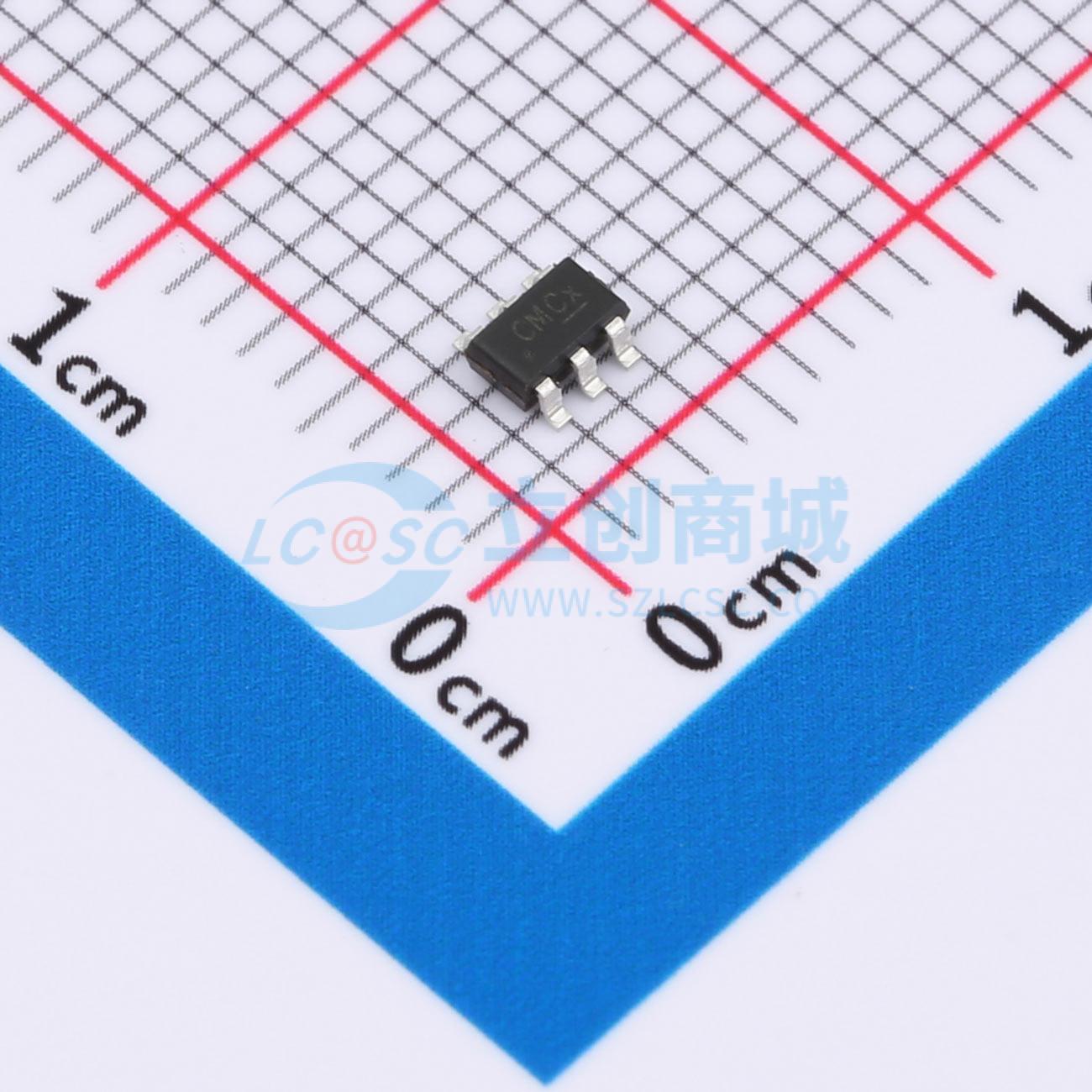

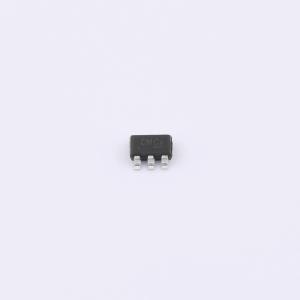

温馨提醒：图片仅供参考，商品以实物为准

HSY8120B1ABC

降压型 2A 4.2V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HSY8120B1ABC是一款宽输入范围、高效率的DC-DC降压转换器,能够提供高达2A的输出电流。采用PWM控制模式,具有轻载高效模式,无需外部补偿,适用于小型陶瓷电容和电感。具备过压保护和热关断功能,适合LCD电视、机顶盒等工业应用。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: HSY8120B1ABC
商品编号: C22396391
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.034克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

HSY8120B1ABC是一款宽输入范围、高效率、高频率的DC-DC降压开关稳压器，能够提供高达2A的输出电流。其固定开关频率为500kHz，采用电流模式PWM控制，允许使用小型外部元件，例如陶瓷输入和输出电容以及小型电感器。该器件还采用专有控制方案，在轻载时切换至省电模式，从而扩展高效率工作范围。其过压保护功能可保护IC本身及其下游系统免受输入电压浪涌影响。凭借此功能，该IC可承受高达19V的输入电压，是液晶电视、机顶盒、便携式电视等工业应用的理想解决方案。该器件采用SOT-23-6L封装。

商品特性

宽输入范围：4.2V ~ 18V
轻载时高效率PFM模式
能够提供2A输出电流
无需外部补偿
电流模式控制
热关断和欠压锁定
优异的负载和线性瞬态响应
采用SOT23-6封装

应用领域

液晶电视
机顶盒
便携式电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+85℃
