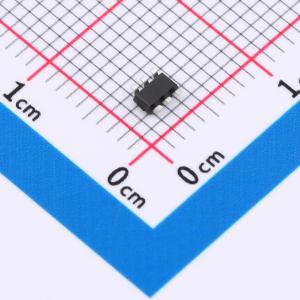

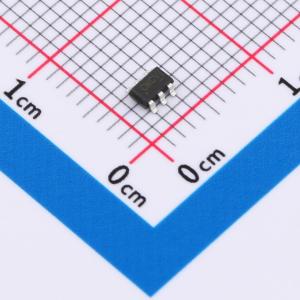

温馨提醒：图片仅供参考，商品以实物为准
HSY8121BABC
降压型 2A 4.2V~28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HSY8121BABC是一款宽输入范围、高效率的同步降压转换器,能够提供高达2A的输出电流。其固定开关频率为1MHz,采用强制PWM控制方案,确保最小的输出电压纹波。适用于工业应用,如监控摄像头、液晶电视、机顶盒等。
- 商品型号
- HSY8121BABC
- 商品编号
- C22396392
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.047475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~28V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 750uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
HSY8121BABC是一款宽输入范围、高效率、高频的DC-DC降压开关稳压器，能够提供高达2A的输出电流。该器件采用1MHz固定开关频率和电流模式PWM控制，允许使用小型外部元件，例如陶瓷输入和输出电容以及小型电感器。HSY8121BABC还采用强制PWM控制方案，从而确保最小的纹波电压。其输入可承受高达30V的电压浪涌，适用于监控摄像头、液晶电视、机顶盒等应用。该器件采用SOT-23-6L封装。
商品特性
- 宽输入范围：4.2V ~ 28V
- 强制PWM控制
- 1MHz开关频率
- 能够提供2A输出电流
- 无需外部补偿
- 电流模式控制
- 热关断和欠压锁定
- 优异的负载和线性瞬态响应
- 采用SOT23-6封装
应用领域
- 监控
- 机顶盒
- 液晶电视
