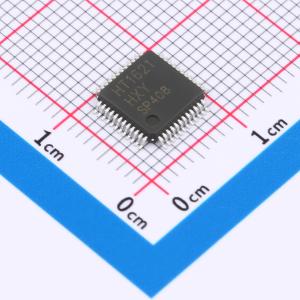

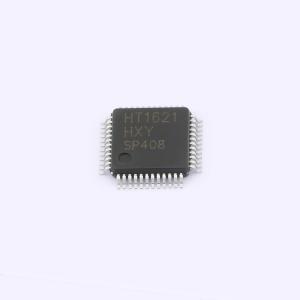

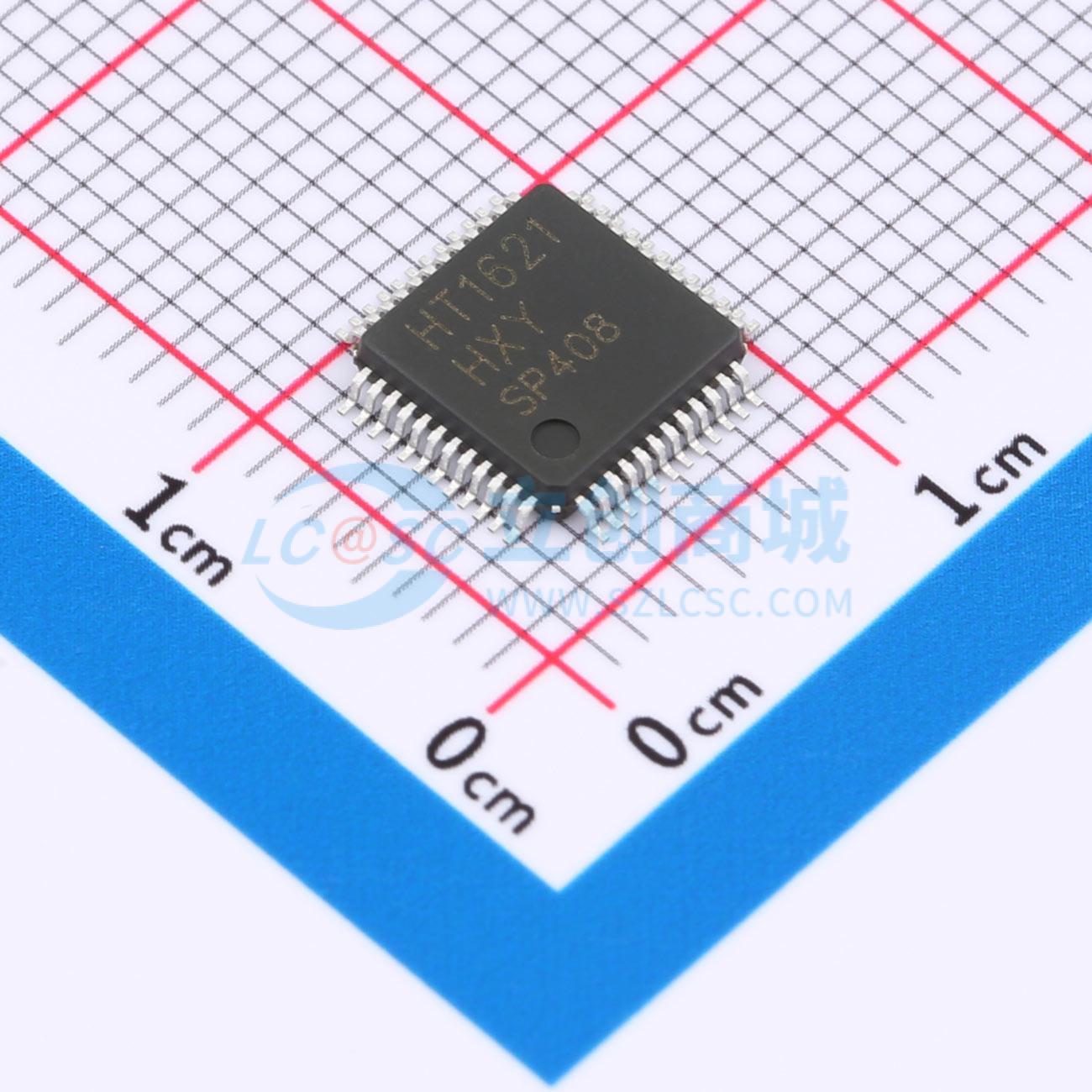

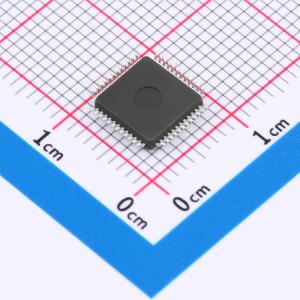

HT1621-HXY
接口3线串行接口 工作电压2.4V~5.2V 工作电流60uA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款LCD驱动拥有3线串行接口。工作电压为2.4V至5.2V，能适应多种电压环境。占空比有三种选择，分别为1/2、1/3和1/4。工作电流仅60uA，较为省电。适用于各类电子产品的液晶显示，确保显示清晰稳定。
- 商品型号
- HT1621-HXY
- 商品编号
- C22386548
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 32段 | |
| 工作电压 | 2.4V~5.2V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 | |
| 工作电流 | 60uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+75℃ | |
| 显示配置(位) | 32x4 bit | |
| 频率 | 256kHz | |
| 静态电流 | 0.1uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 内置振荡器 |
商品概述
HT1621是一款用于扩展微控制器I/O端口的外围设备。其显示矩阵为32×4，是一个128点矩阵内存映射多功能LCD驱动电路。该芯片的软件特性使其适用于LCD显示应用，包括LCD模块和显示子系统。主控制器与HT1621之间的接口应用仅需3或4个端口。掉电指令可降低功耗。
商品特性
- 工作电压：2.4V~5.2V
- 内置256kHz RC振荡器
- 外部32.768kHz晶体或256kHz频率源输入
- 可选择1/2或1/3偏置，以及适用于1/2、1/3或1/4占空比的LCD应用
- 内置时基频率源
- 两种可选蜂鸣器频率（2kHz/4kHz）
- 掉电指令降低功耗
- 内置时基发生器和看门狗定时器
- 时基或看门狗定时器溢出输出
- 8种时基/看门狗定时器时钟源
- 32×4 LCD驱动器
- 内置32×4位显示RAM
- 三线串行接口
- 内部LCD驱动频率源
- 软件配置特性
- 数据模式和命令模式指令
- 读/写地址自动递增
- 三种数据访问模式
- VLC引脚用于调节LCD工作电压
