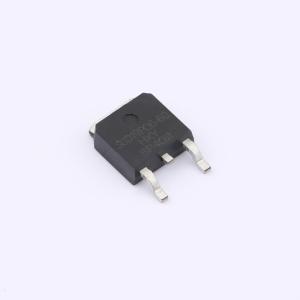

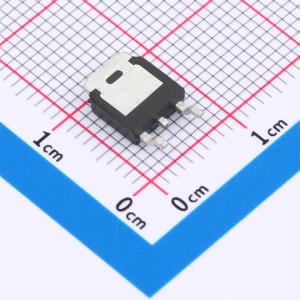

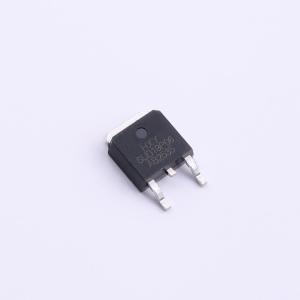

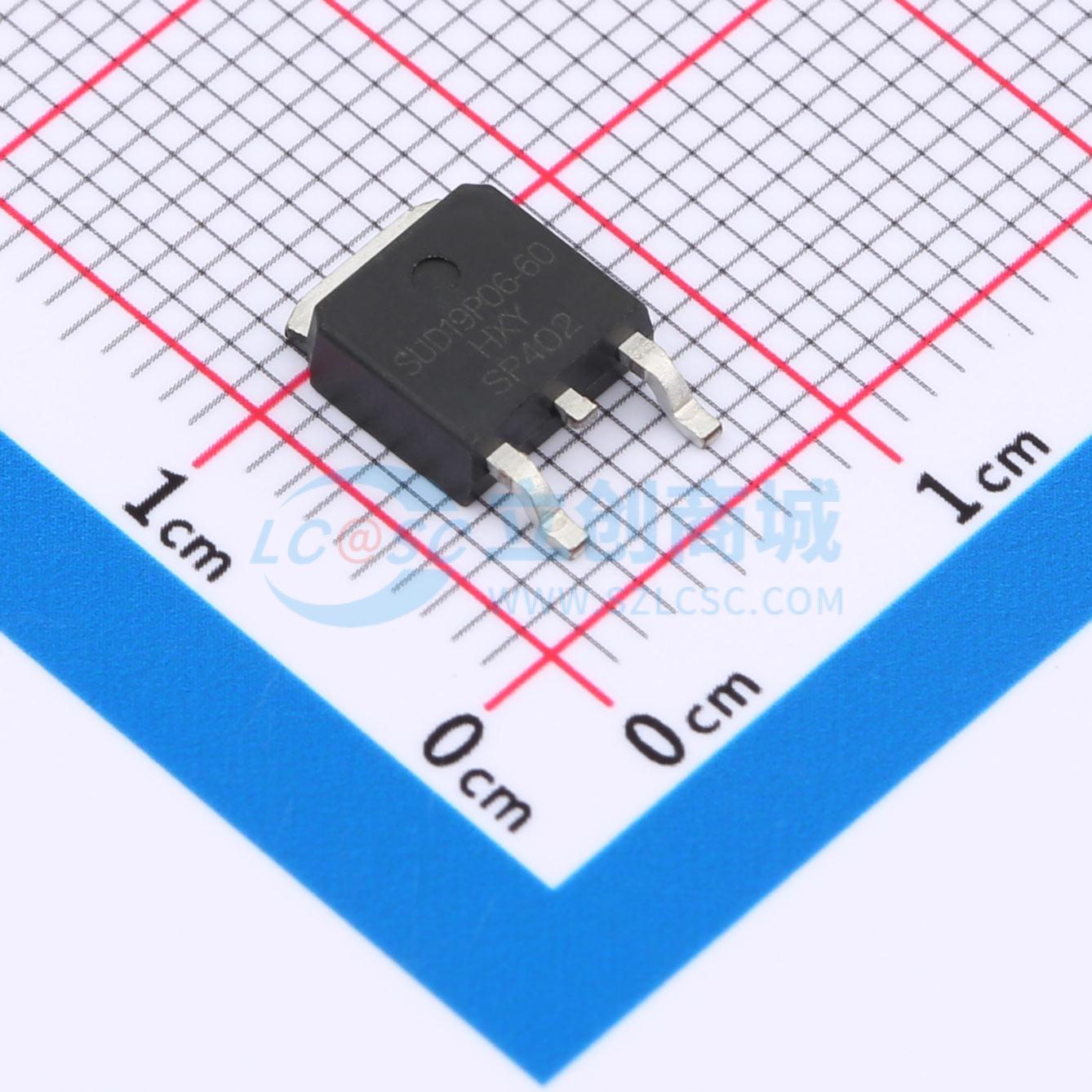

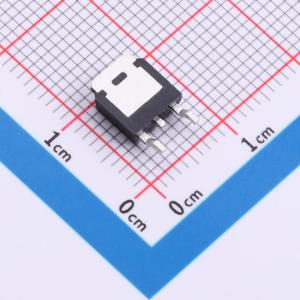

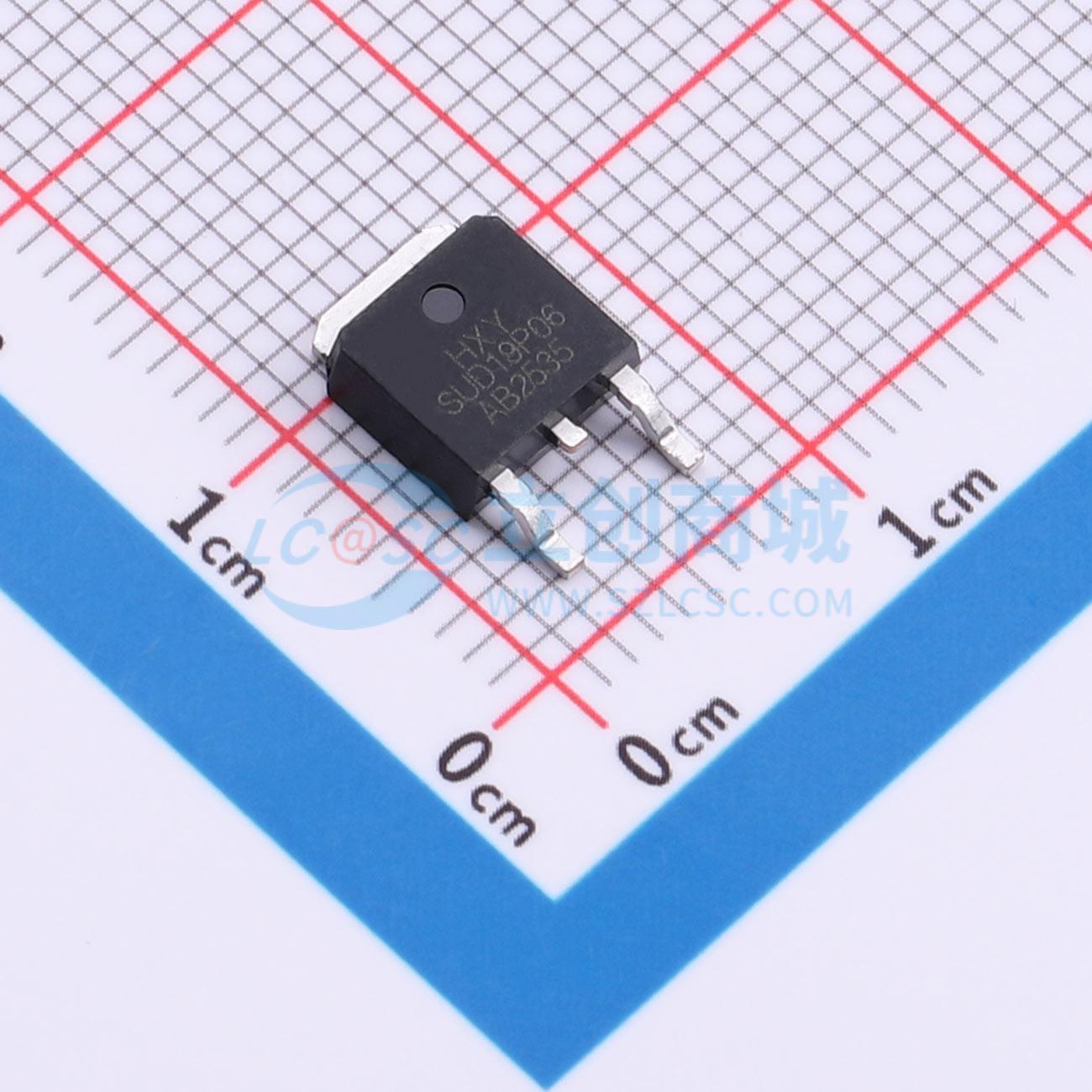

SUD19P06-60-GE3-HXY
1个P沟道 耐压:60V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SUD19P06-60-GE3 P沟道MOS管采用TO-252-2L封装，面向中高电压应用市场。该器件具有60V的漏源击穿电压(VDSS)，能够持续提供30A的漏极电流(ID)，保障在多种电源转换与控制场景下的稳定运行。其导通电阻RD(on)为48mΩ，在满足大多数常规应用需求的同时，兼顾了成本与效能。适用范围包括电源开关、电机驱动、适配器设计等，是寻找经济实用解决方案的理想选择。
- 商品型号
- SUD19P06-60-GE3-HXY
- 商品编号
- C22367144
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.3628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 33mΩ@10V | |
| 耗散功率(Pd) | 79W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 68nC@10V | |
| 输入电容(Ciss) | 4.026nF | |
| 反向传输电容(Crss) | 86pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 134pF |
商品概述
SUD19P06 - 60 - GE3采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = -60V，漏极电流（ID） = -30A
- 栅源电压（VGS） = -10V时，漏源导通电阻（RDS(ON)） < 33mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
