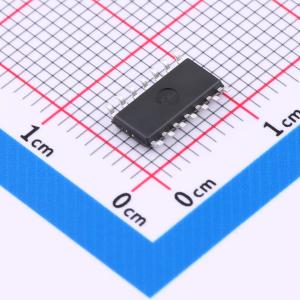

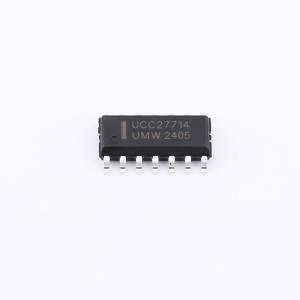

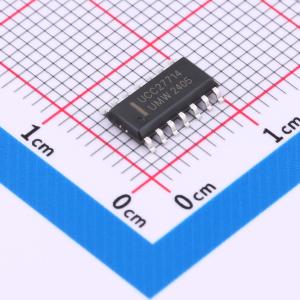

温馨提醒：图片仅供参考，商品以实物为准

UCC27714DR(UMW)

700V半桥MOSFET/IGBT栅极驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: UCC27714DR 是一款高压、高速功率 MOSFET 驱动器，具有相互关联的高端和低端参考输出通道。专利 HVIC 和抗闩锁 CMOS 技术实现了坚固耐用的单片式结构。逻辑输入与标准 CMOS 或 LSTTL 输出兼容，低至3.3V
品牌名称: UMW(友台半导体)
商品型号: UCC27714DR(UMW)
商品编号: C20623188
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2828克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	130ns
	传播延迟 tpHL	130ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	150uA
	功能特性	使能关断；交错导通保护

商品概述

UMW UCC27714DR 是一款高压、高速功率MOSFET驱动器，具有独立的高侧和低侧参考输出通道。其专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入兼容标准CMOS或LSTTL输出，最低可至3.3V逻辑电平。输出驱动器采用高脉冲电流缓冲级设计，旨在最小化驱动器的交叉导通。浮动通道可用于驱动高侧配置中的N沟道功率MOSFET，其工作电压高达700V。

商品特性

浮动通道设计用于自举操作
完全工作电压高达+700V
兼容3.3V、5V和15V输入逻辑
dV/dt噪声抗扰度±50 V/nsec
允许的负Vs能力：-9V
栅极驱动电源电压范围10V至20V
典型输出源电流/灌电流能力：4A/4A
双通道欠压锁定
UVLO正向阈值8.9V
UVLO反向阈值8.2V
导通/关断传播延迟 - Ton/Toff =130ns/130ns
双通道匹配的传播延迟
符合RoSH标准

应用领域

电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	10V~20V
	上升时间(tr)	40ns
	下降时间(tf)	20ns
