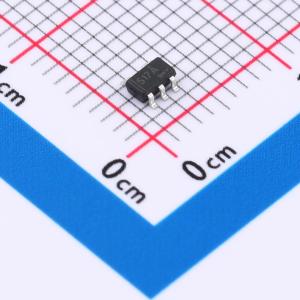

UCC27517ADBVR(UMW)

4A单通道、低端、同相栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UMW UCC27517ADBVR 器件是一款用于功率 MOSFET 和 IGBT 的低压同相栅极驱动器。专有的抗闩锁 CMOS 技术可实现具备高稳健性的单芯片集成架构。UMW UCC27517ADBVR 的逻辑输入电平与低至 3V 的 CMOS 或 TTL 逻辑输出电平兼容
品牌名称: UMW(友台半导体)
商品型号: UCC27517ADBVR(UMW)
商品编号: C20623192
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.047333克(g)

商品参数

商品概述

UMW UCC27517ADBVR器件是一款低压功率MOSFET和IGBT同相栅极驱动器。专有的抗闩锁CMOS技术可实现具有高稳健性的单芯片集成架构。UMW UCC27517ADBVR逻辑输入电平与低至3.3V的CMOS或TTL逻辑输出电平兼容。输出驱动器具有带迟滞功能的内部欠压锁定（UVLO）电路和输出电流缓冲级。UCC27517ADBVR设计用于在5V至25V的宽VCC范围和-40℃至125℃的宽温度范围内工作。

商品特性

双输入设计（可选反相（IN-引脚）或同相（N+引脚）驱动器配置）
未使用的输入引脚可用于使能或禁用功能
TTL和CMOS兼容输入逻辑阈值
5至25V单电源范围
工作温度范围为-40℃至125℃
欠压锁定
- 欠压锁定开启阈值4.0V
- 欠压锁定关闭阈值3.9V
开启/关闭延迟：
- Ton/Toff = 30ns/30ns
4A峰值源极和灌电流驱动能力

应用领域

开关模式电源
通用栅极驱动器
驱动MOSFET和IGBT

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	5V~25V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	传播延迟 tpLH	30ns
	传播延迟 tpHL	30ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	180uA
