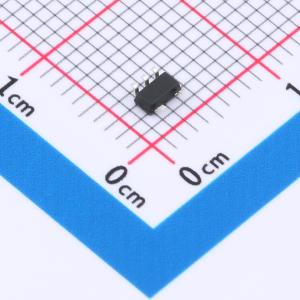

温馨提醒：图片仅供参考，商品以实物为准
FAN3111CSX(UMW)
2A单通道高速栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于在低端开关应用中驱动 N 沟道增强型 MOSFET。 具有双 CMOS 输入，其阈值参考 VDD，可与 PWM 控制器和其他与驱动器使用相同电源电压的输入信号源配合使用。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- FAN3111CSX(UMW)
- 商品编号
- C20623207
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.061667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 30ns | |
| 传播延迟 tpHL | 30ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 7.5V | |
| 输入低电平(VIL) | 4.5V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断 |
商品概述
UMW FAN3111 2A栅极驱动器设计用于在低边开关应用中驱动N沟道增强型MOSFET。该器件具有双路CMOS输入，其阈值电压以VDD为参考，适用于与PWM控制器及其他输入信号源配合使用，这些信号源与驱动器采用相同的电源电压工作。
商品特性
- 双路输入允许配置为非反相或反相带使能功能
- CMOS逻辑输入
- 低至-10V的输入逻辑保护
- 4.5V至25V单电源工作范围
- 2A峰值源电流和灌电流驱动能力
- 无输入时内部电阻使驱动器关闭
- -40℃到125℃的工作温度范围
- 开启/关闭延迟：Ton/Toff = 20ns/20ns
应用领域
- 开关模式电源
- 同步整流电路
- 脉冲变压器驱动器
- 逻辑至功率缓冲器
- 电机控制
