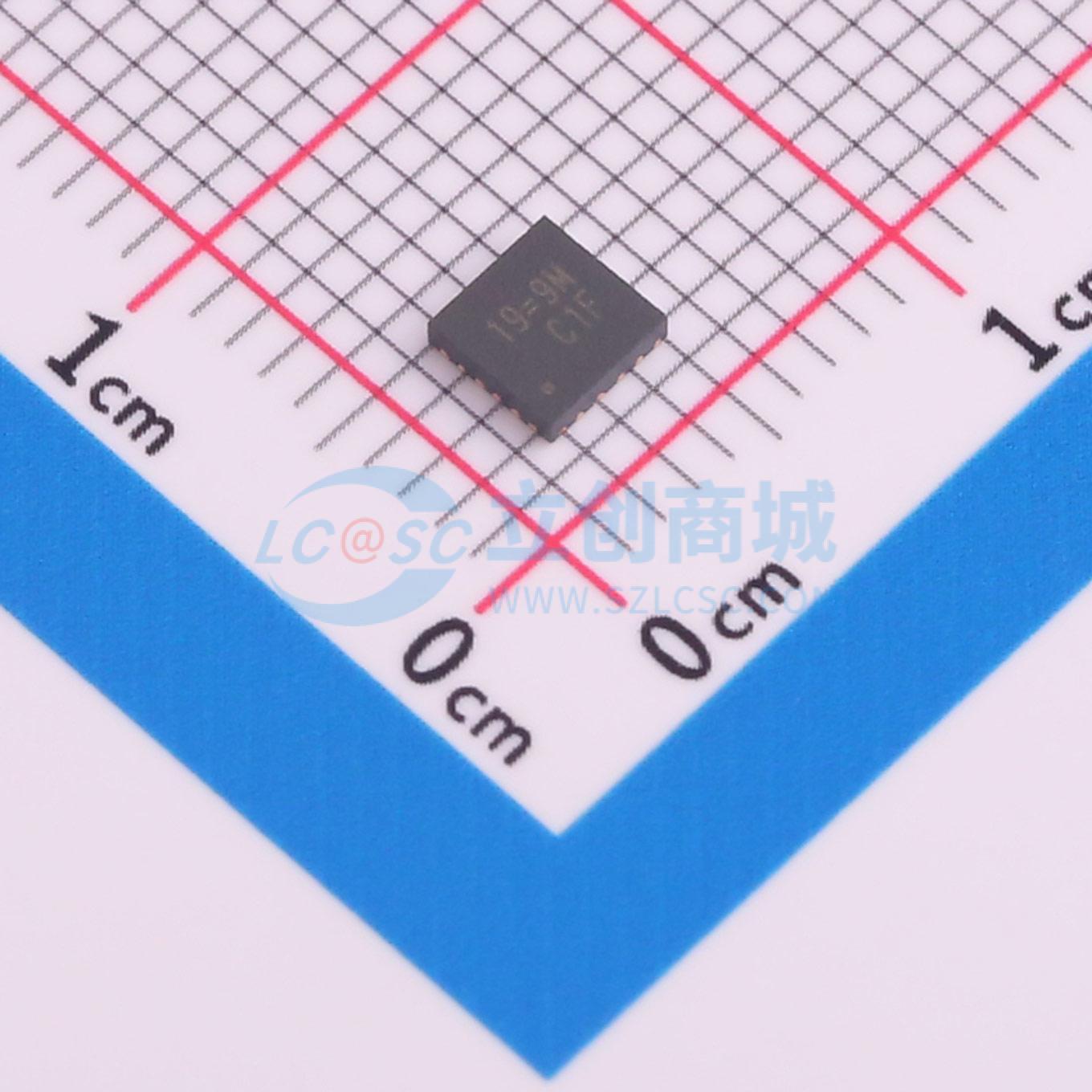

温馨提醒：图片仅供参考，商品以实物为准
RT6243BGQVF
12A、17V高效率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6243A/B是一款高性能的同步降压转换器,能够提供高达12A的输出电流,输入电压范围为4.5V至17V。该芯片集成了低Rds(on)的功率MOSFET、精确的0.6V参考电压和内部二极管,提供非常紧凑的解决方案。采用先进的恒定导通时间（ACOTTM）控制架构,提供超快的瞬态响应,减少外部元件数量。支持陶瓷输出电容,可选开关频率（400kHz/800kHz/1200kHz）,可编程软启动时间和电源良好指示。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6243BGQVF
- 商品编号
- C20623218
- 商品封装
- VQFN-18L(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.105625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 12A | |
| 开关频率 | 400kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6243A/B是一款高性能同步降压转换器，输入电源电压范围为4.5V至17V，可提供高达12A的输出电流。该器件集成了低RDS(ON)功率MOSFET、精确的0.6V基准电压源以及用于自举电路的集成二极管，提供了非常紧凑的解决方案。
商品特性
- 4.5V至17V输入电压范围
- 集成9.8mΩ/4.5mΩ MOSFET
- 0.6V ±1%电压基准
- 输出电压可在0.6V至5.5V之间调节
- 支持陶瓷输出电容
- 采用ACOTTM控制实现快速瞬态响应
- 可选开关频率（400kHz/800kHz/1200kHz）
- 可选电流限制级别
- 电源正常指示
- 可编程软启动时间，默认1ms
- 可单调启动至预偏置输出
- 18引脚VQFN (FC)封装
应用领域
- 服务器、存储和网络设备
- 电信基础设施
- 负载点（POL）电源模块
- 高密度DC-DC转换器
- 高端数字电视
