CS3809EO

CS3809EO 是一款 18W（每声道）立体声高效 D 类音频功率放大电路。先进的 EMI 抑制技术使得在输出端口采用廉价的磁珠滤波器代替昂贵的电感滤波器就可以通过 EMC 认证，大大节省了系统成本。内部包括直流检测电路在输入电容损坏或者输入短路时关断输出级。 CS3809EO 可以驱动低至 4Ω 负载的立体声扬声器，具有高达 92% 的效率，使得在播放音乐时不需要额外的散热器。优异的耳机噪声抑制技术使得 CS3809EO 可以通过简单的外围实现耳机输出应用。 CS3809EO 应用于 LCD 电视、消费类音频设备。

• 免电感应用，采用廉价的磁珠滤波器即可通过 EMC 认证
• 优异的耳机噪声抑制技术，通过简单的外围即可实现耳机输出应用
• 18W/声道的功率输出（17V 电压，8Ω 负载，THD 等于 10%）
• 10W/声道的功率输出（10V 电压，4Ω 负载，THD 等于 10%）
• 30W 的功率输出（16V 电源，4Ω 单声道负载，THD 等于 10%）
• 效率高达 92%，无需散热片
• 较大的电源电压范围 8V~20V
• 直流保护
• 良好短路保护和温度保护
• 良好的失真和防噗声功能
• 差分输入
• 输出管脚方便布线布局
• 待机功能

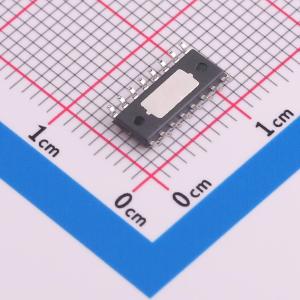

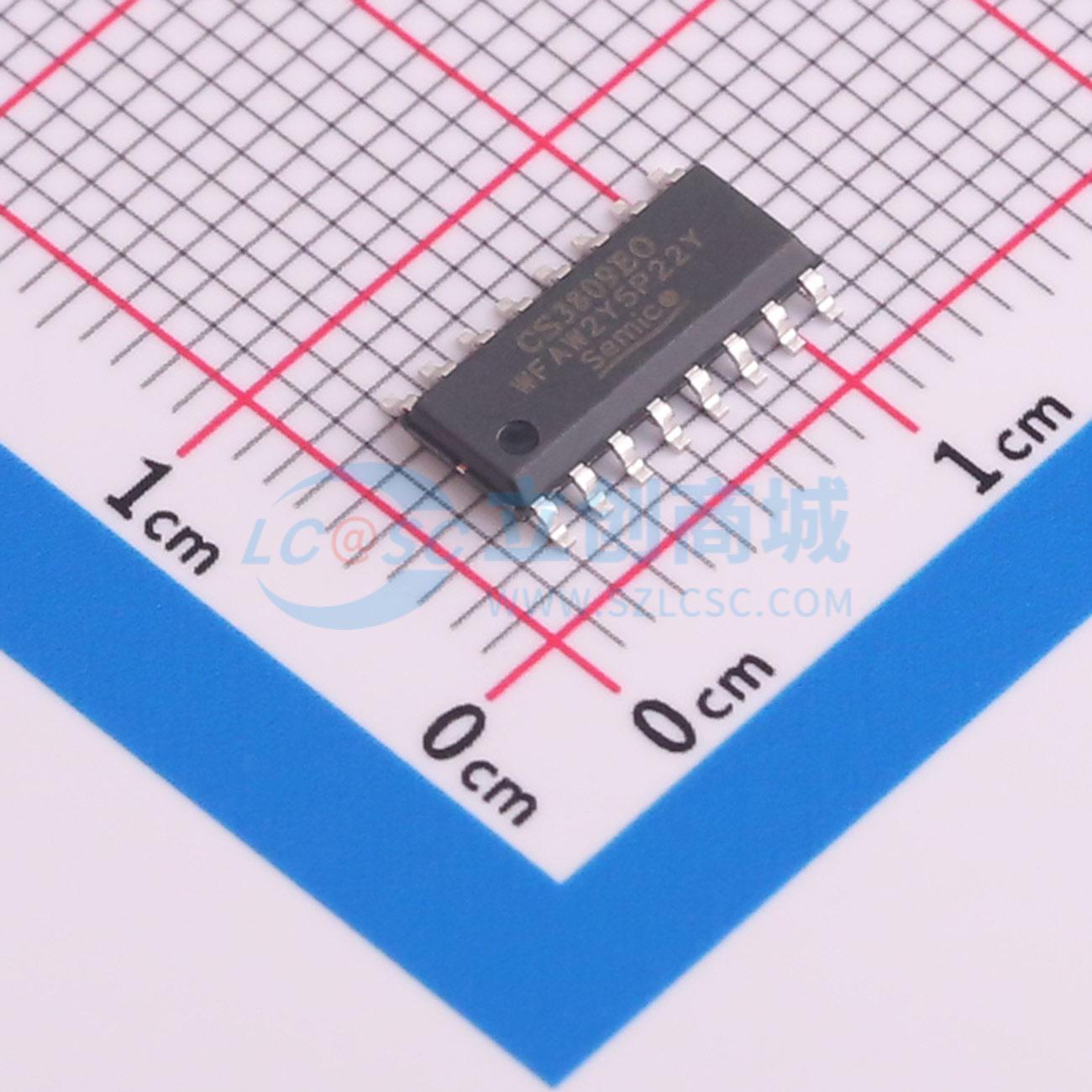

• 封装形式：SOP16 - EP

• LCD 电视
• 消费类音频设备
