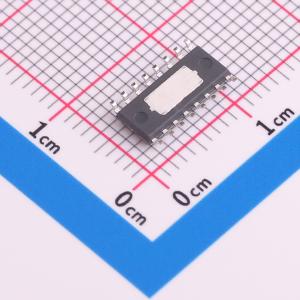

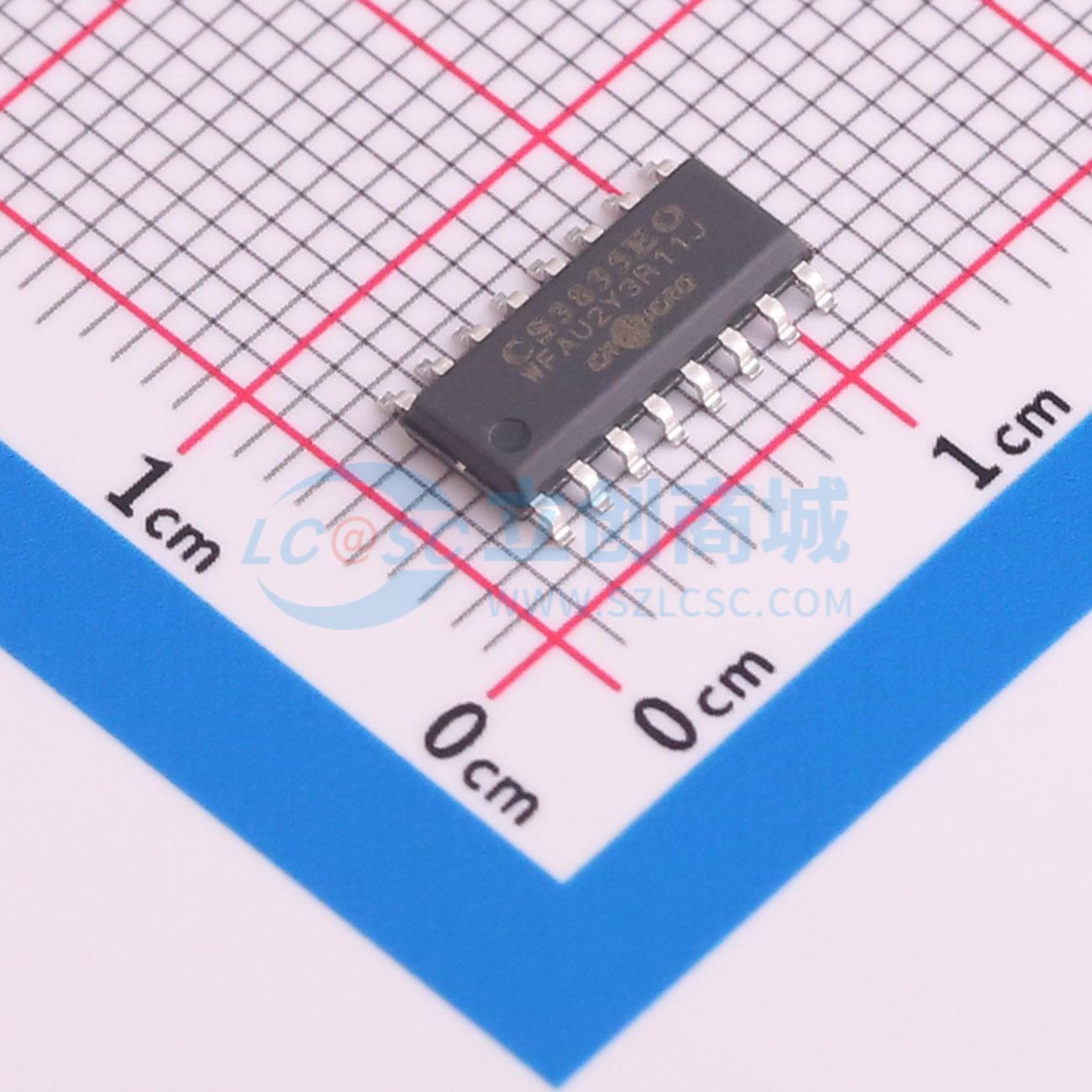

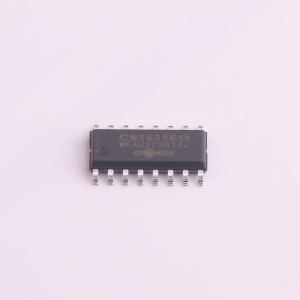

CS3835EO
2X40W D类音频功率放大电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款典型输出功率为40W立体声的D类音频功率放大电路，适用于拉杆音箱、高级桌面音响等场合。通过信号端接收音频信号的输入，信号经过两级运放的放大，被后一级的三角波发生器产生的三角波切割调制成PWM波来驱动D类模式的功率级，最后通过四个半桥可以组成两个BTL输出，或者一个PBTL输出。内部还设置有基准电路、保护逻辑、数字控制等模块。
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CS3835EO
- 商品编号
- C20623238
- 商品封装
- ESOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 40Wx2@8Ω | |
| 工作电压 | 8V~26V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15mA | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 90% | |
| 输入通道数 | 2对差分输入 |
商品概述
CS3835EO 是一款典型输出功率为 40W 立体声的 D 类音频功率放大电路，适用于拉杆音箱、高级桌面音响等场合。
商品特性
- 工作电压范围：8V~26V
- 典型输出功率：40W×2 @ 24V、8Ω、THD = 10%
- 高工作效率：典型值 90%
- 低失真度：典型值 < 0.1%
- 支持 26dB 固定增益
- 支持单端及差分信号输入
- 支持 BTL×2 或 PBTL×1 信号输出
- 支持定频和扩频两种载频模式
- 内置过流保护、过温保护、欠压保护、过压保护、输入直流保护等保护功能
- 外围简单
- 封装形式：ESOP16（散热片朝下）
应用领域
- 拉杆音箱
- 高级桌面音响
