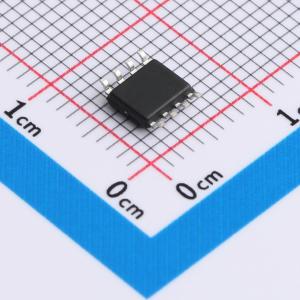

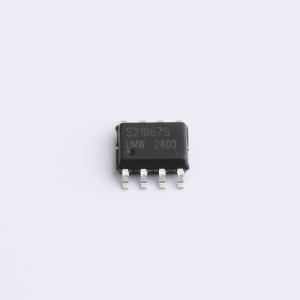

IRS21867STR(UMW)

700V半桥MOSFET/IGBT栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IRS21867S是一款高压、高速功率MOSFET驱动器，具有相互关联的高端和低端参考输出通道。专有的高压集成电路（HVIC）和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或低功耗肖特基TTL输出兼容，低至3.3V
品牌名称: UMW(友台半导体)
商品型号: IRS21867STR(UMW)
商品编号: C20623204
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2124克(g)

商品参数

商品概述

IRS21867S是一款高压、高速功率MOSFET驱动器，具有相互关联的高端和低端参考输出通道。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容，最低可支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。浮动通道可用于驱动高端配置中的N沟道功率MOSFET，其工作电压最高可达700V。

商品特性

浮动通道专为自举操作而设计
最高可在+700V下完全正常工作
与3.3V、5V和15V输入逻辑兼容
dV/dt抗噪能力为±50V/ns
允许的负Vs能力：-9V
栅极驱动电源范围为6.8V至20V
双通道均具备欠压锁定功能
- 正向欠压锁定（UVLO）为5.5V
- 反向欠压锁定（UVLO）为5.0V
导通/关断传播延迟：Ton/Toff = 150ns/150ns
双通道的传播延迟匹配
典型输出源/灌电流能力：4A/4A

应用领域

电机控制
空调/洗衣机
通用逆变器
微型/小型逆变器驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	6.8V~20V
	上升时间(tr)	10ns

	属性	参数值
	下降时间(tf)	6ns
	传播延迟 tpLH	150ns
	传播延迟 tpHL	150ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	100uA
