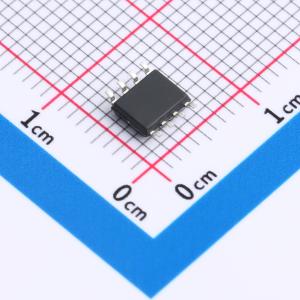

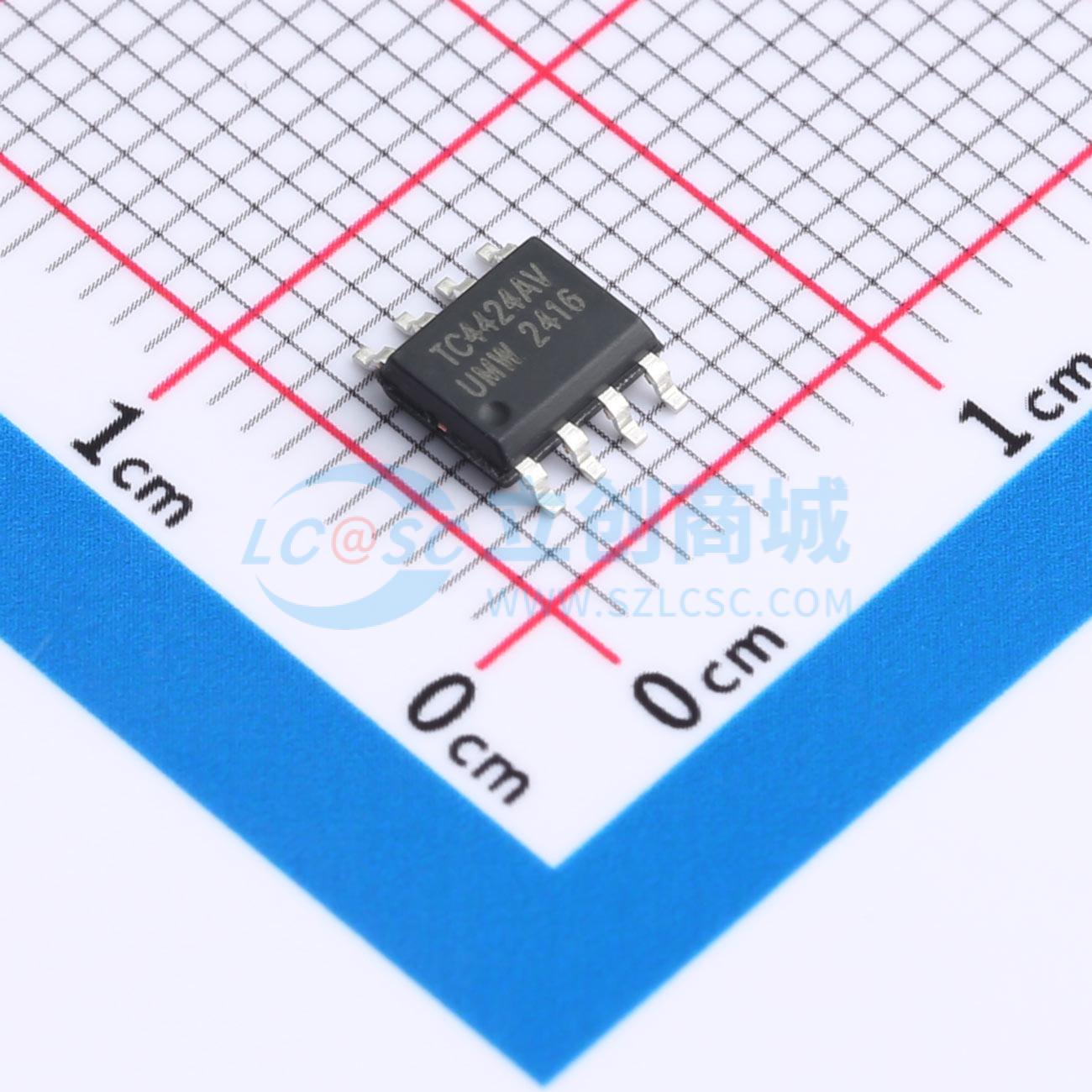

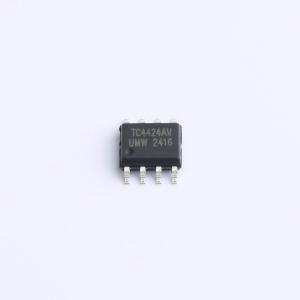

温馨提醒：图片仅供参考，商品以实物为准
TC4424AVOA713(UMW)
双路4A峰值高速低端功率MOSFET驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TC4424AVOA713 是一款功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。在其额定功率和电压范围内的所有条件下，友顺科技（UMW）TC4424AVOA713 都具有高抗闩锁能力
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TC4424AVOA713(UMW)
- 商品编号
- C20623205
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 10ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 25ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1mA | |
| 功能特性 | - |
商品概述
TC4424AVOA713是一款电源开关驱动器，在给电源开关的栅极充放电时具有匹配的上升和下降时间。该器件在其额定功率和电压范围内，所有条件下均具有高抗闩锁能力。当地线引脚上出现高达5V（任一极性）的噪声尖峰时，TC4424AVOA713不会损坏。该器件可承受高达500mA的反向电流以强制其输出回退，而不会造成损坏或逻辑混乱。所有端口均受到高达2.0 kV的静电放电（ESD）全面保护。
商品特性
- 闩锁保护：可承受0.5 A反向电流
- 输入端可处理负电压（-10 V）的能力
- 低输出阻抗
- 两个独立的栅极驱动通道
- 4 A峰值输出电流
- 4.5至25 V单电源范围
- 高容性负载驱动能力
- 上升/下降时间匹配
- 工作温度范围为 -40 至 125℃
- 开启/关闭延迟：Ton/Toff = 25 ns / 25 ns
应用领域
- 开关模式电源
- 线路驱动器
- 脉冲变压器驱动器
- MOSFET和IGBT驱动器
- 电机驱动器
