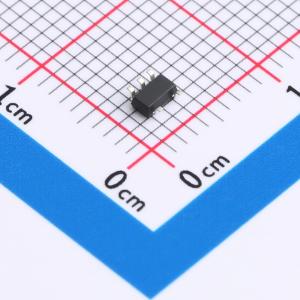

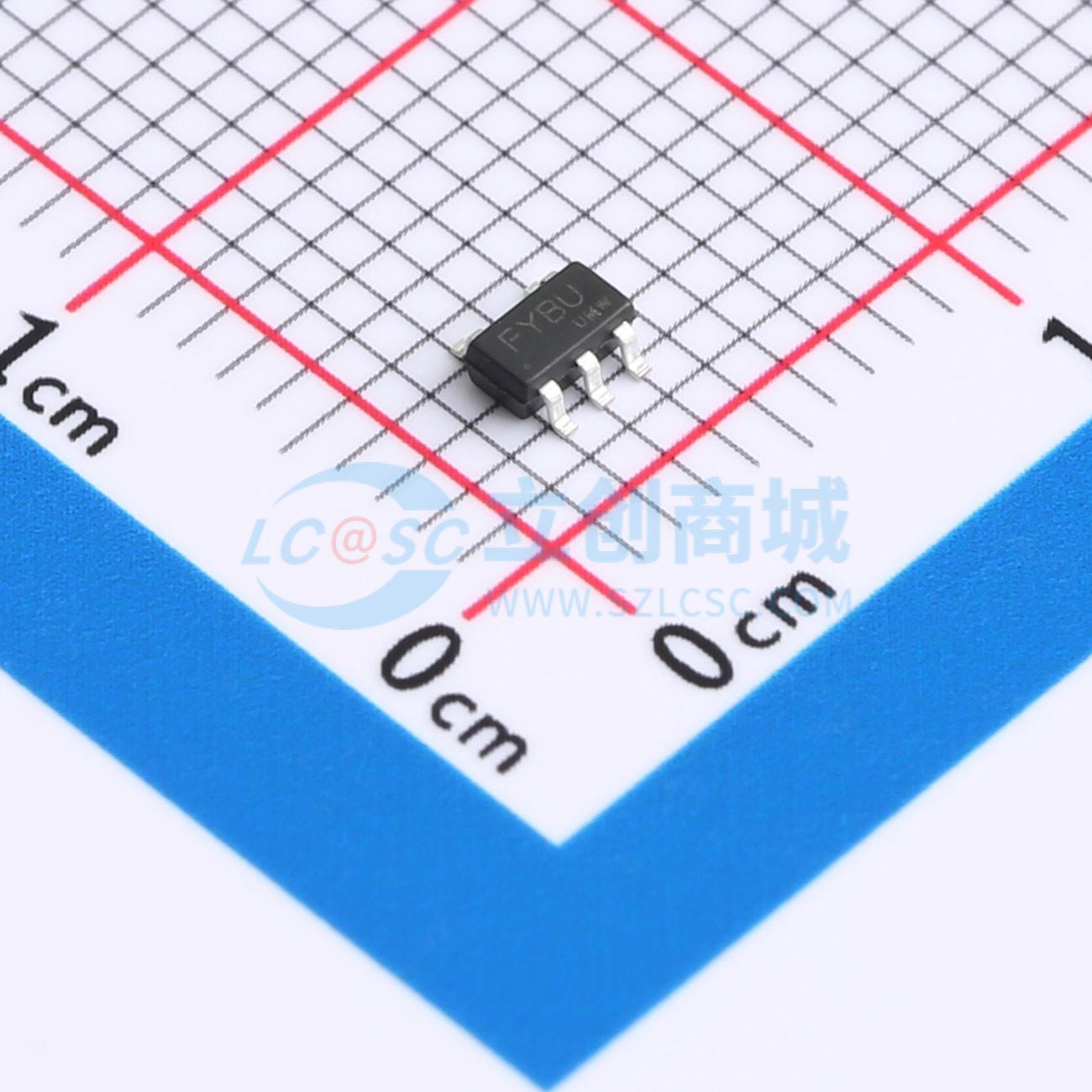

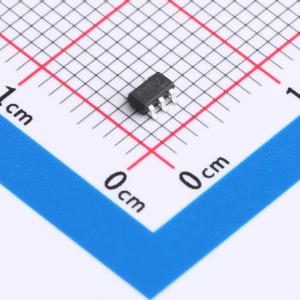

温馨提醒：图片仅供参考，商品以实物为准
MCP1415T-E/OT(UMW)
2A单通道低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCP1415/6 器件是一款用于功率 MOSFET 和 IGBT 的低电压同相栅极驱动器。专有的抗闩锁 CMOS 技术可实现具有高稳健性的单芯片集成架构。MCP1415/6 的逻辑输入电平与低至 3V 的 CMOS 或 TTL 逻辑输出电平兼容
- 品牌名称
- UMW(友台半导体)
- 商品型号
- MCP1415T-E/OT(UMW)
- 商品编号
- C20623196
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 25ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 500uA | |
| 功能特性 | 使能关断；内置自举二极管；交错导通保护；死区时间控制；过流保护；充电泵升压 |
商品概述
该器件是一款低压功率MOSFET和IGBT同相栅极驱动器。采用抗闩锁的CMOS技术，实现具有高鲁棒性的单芯片集成架构。其逻辑输入电平兼容低至3.3V的CMOS或TTL逻辑输出电平。输出驱动器内置带滞回的欠压锁定电路以及输出电流缓冲级。该器件设计工作电压范围宽达5V至25V，工作温度范围为-40℃至125℃。
商品特性
- 输入输出同相/反相
- 兼容3.3V、5V输入逻辑
- 4.5V至25V单电源范围
- 高容性负载驱动能力
- 工作温度范围-40℃至125℃
应用领域
- 开关模式电源
- 通用栅极驱动
- 驱动MOSFET和IGBT
