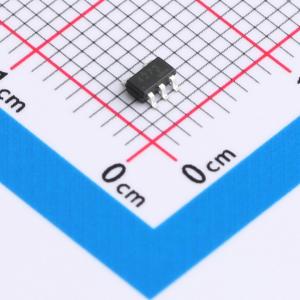

IRS44273LTR(UMW)
2A单通道、低端、同相栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS44273器件是一款低压功率MOSFET和IGBT同相栅极驱动器。专有的抗闭锁CMOS技术可实现具备高稳健性的单芯片集成架构。IRS44273的逻辑输入电平与低至3V的CMOS或TTL逻辑输出电平兼容
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IRS44273LTR(UMW)
- 商品编号
- C20623195
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 工作电压 | 5V~25V | |
| 下降时间(tf) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 25ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 180uA |
商品概述
IRS44273器件是一款用于低压功率MOSFET和IGBT的同相栅极驱动器。采用专有的抗闭锁CMOS技术，可实现高稳健性的单芯片集成架构。IRS44273的逻辑输入电平与低至3.3V的CMOS或TTL逻辑输出电平兼容。输出驱动器具备带迟滞功能的内部欠压锁定（UVLO）电路和输出电流缓冲级。IRS44273设计用于在5V至25V的宽VCC范围和-40℃至125℃的宽温度范围内工作。
商品特性
- CMOS施密特触发器输入
- 输入输出同相
- 与3.3V输入逻辑兼容
- 5至25V单电源范围
- 高电容负载驱动能力
- 工作温度范围为-40℃至125℃
- 欠压锁定
- 欠压锁定开启阈值4.0V
- 欠压锁定关闭阈值3.9V
- 开启/关闭延迟：
- Ton/Toff = 25ns/25ns
- 2A峰值源极和灌电流驱动能力
应用领域
- 开关模式电源
- 通用栅极驱动器
- 驱动MOSFET和IGBT
