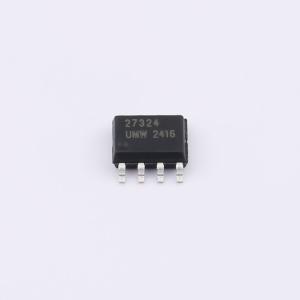

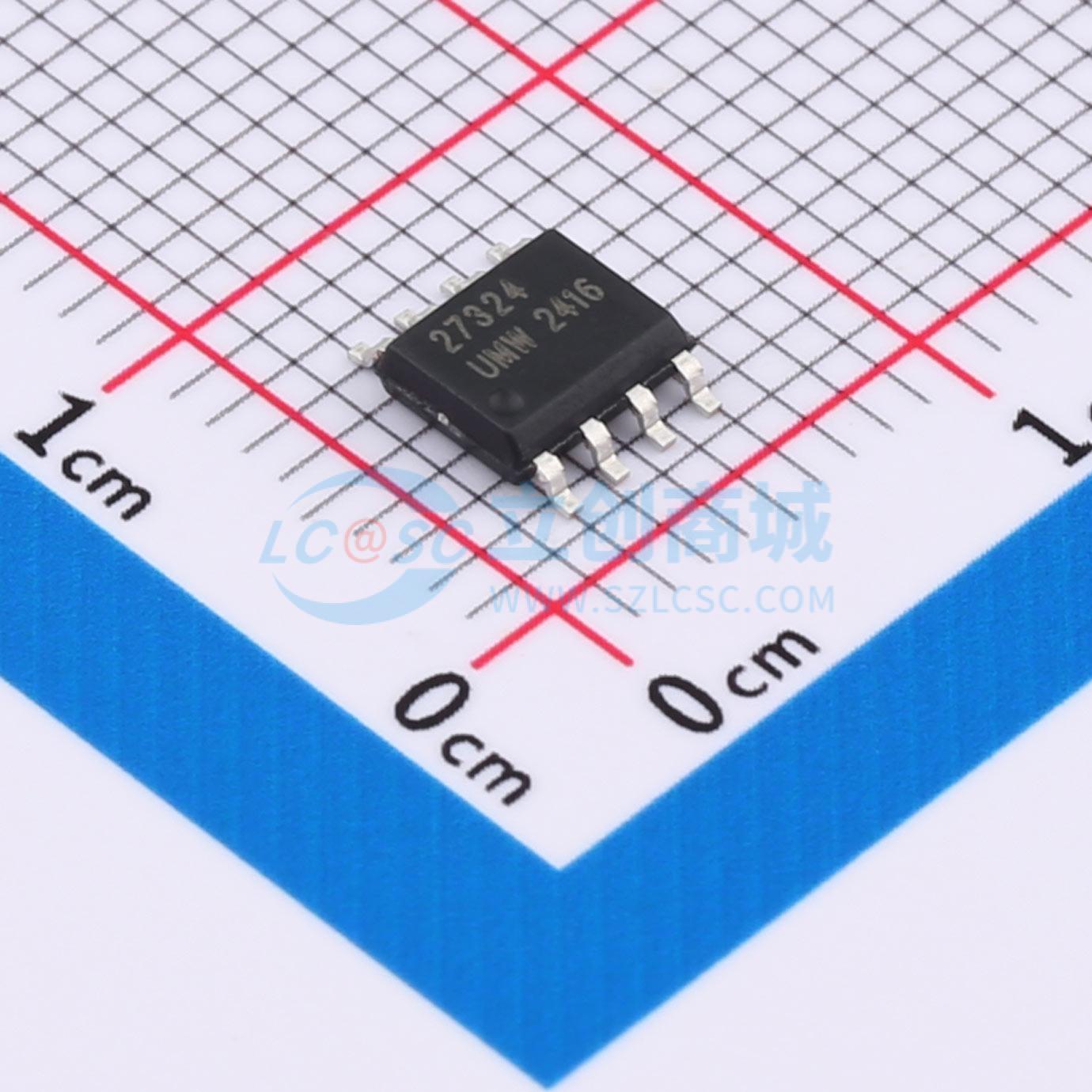

UCC27324DR(UMW)

双路4A峰值高速低端功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UMW UCC27324DR 是一款功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。UMW UCC27324DR 在其额定功率和电压范围内的所有条件下都具有高抗闩锁能力
品牌名称: UMW(友台半导体)
商品型号: UCC27324DR(UMW)
商品编号: C20623189
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2056克(g)

商品参数

商品概述

UMW UCC27324DR是一款功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。 UMW UCC27324DR在其额定功率和电压范围内的所有条件下都具有高抗闩锁能力。当接地引脚出现高达5V（任意极性）的噪声尖峰时，UMW UCC27324DR不会损坏。UMW UCC27324DR可以承受高达500 mA的反向电流，迫使输出回退而不会损坏或出现逻辑混乱。所有端口均受到高达2.0 kV静电放电（ESD）的全面保护。

商品特性

闩锁保护：承受0.5 A反向电流
输入可处理负电压（-10 V）
低输出阻抗
两个独立的栅极驱动通道
4 A峰值输出电流
4.5至25 V单电源范围
高容性负载驱动能力
上升/下降时间匹配
工作温度范围为-40至125℃
导通/关断延迟：Ton/Toff = 25ns/25ns

应用领域

开关模式电源
线路驱动器
脉冲变压器驱动器
驱动MOSFET和IGBT
电机驱动器
脉冲发生器
直流-直流转换器
D类开关放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	工作电压	4.5V~25V
	下降时间(tf)	10ns

	属性	参数值
	传播延迟 tpLH	25ns
	传播延迟 tpHL	25ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
