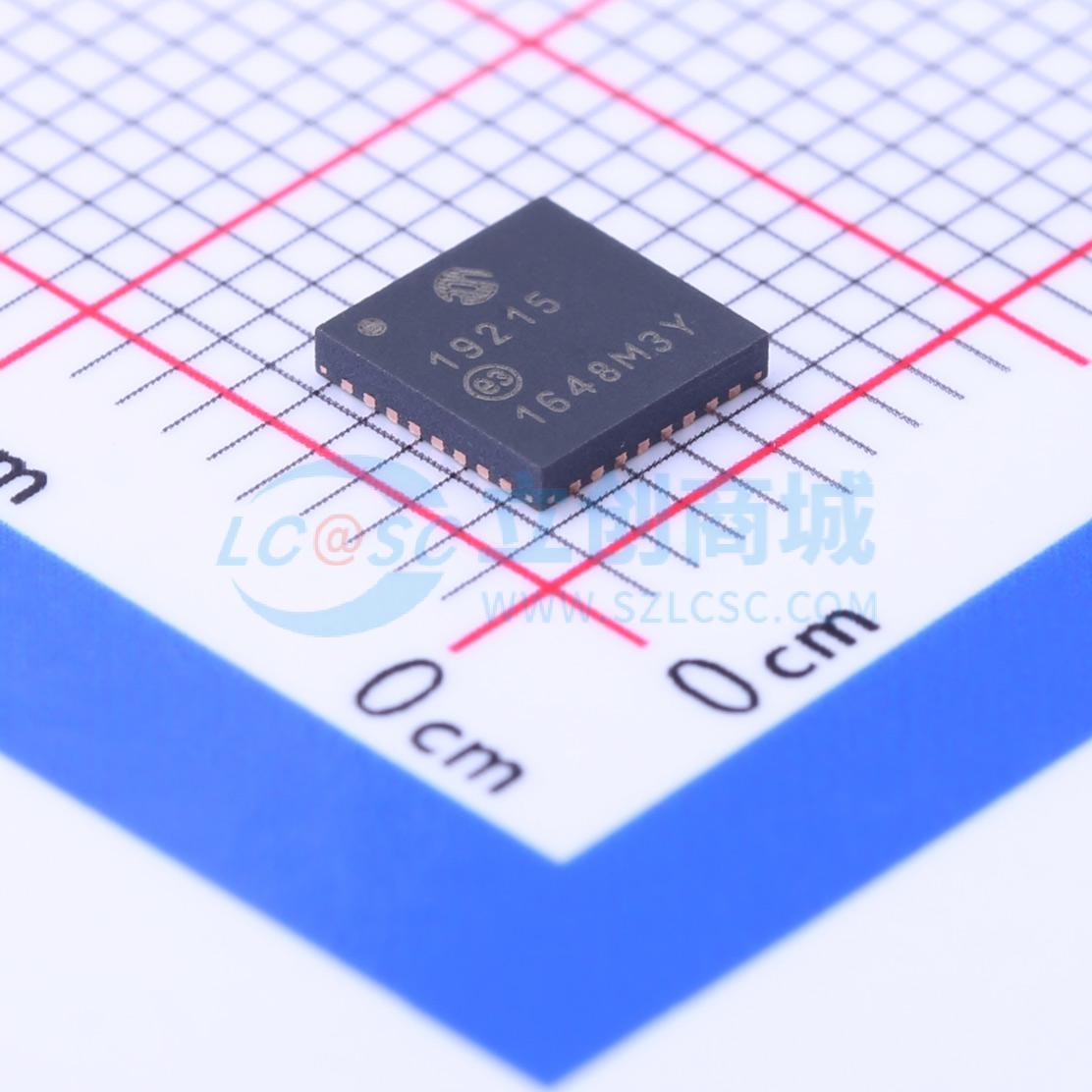

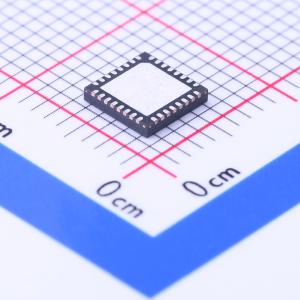

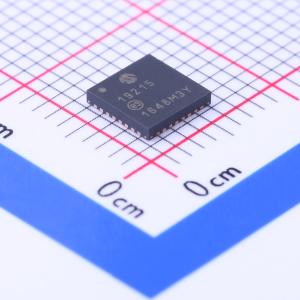

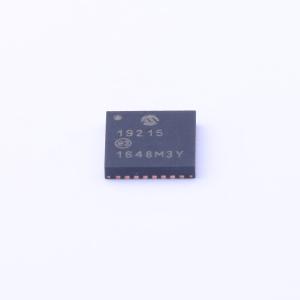

温馨提醒：图片仅供参考，商品以实物为准
MCP19215T-E/S8
数字增强型功率模拟，双通道，低端PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：AEC Q100合格且具备PPAP能力。输入电压范围：4.5V-42V。两个独立的高性能PWM控制器。每个通道有两个独立的控制环路，允许用户同时控制输出电压和电流。可配置以控制多种拓扑结构，包括但不限于:升压。反激
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP19215T-E/S8
- 商品编号
- C219057
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.5V~42V | |
| 开关频率 | 2MHz | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 拓扑结构 | SEPIC；Cuk；升压式；反激式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 外置 |
商品特性
- 符合AEC Q100标准且具备生产件批准程序（PPAP）能力
- 输入电压范围：4.5V - 42V
- 两个独立的高性能PWM控制器
- 每个通道有两个独立的控制环路，允许用户同时控制输出电压和电流
- 可配置为控制多种拓扑结构，包括但不限于： - 升压 - 反激 - 丘克 - 单端初级电感转换器（SEPIC）
- 峰值电流模式控制
- PWM控制器的主/从操作，具备可调相移
- 差分输出电流检测能力
- 集成低端电流检测差分放大器（10倍）
- 集成低端栅极驱动器： - 在5V电源电压下，灌/拉电流能力为0.5A - 在10V电源电压下，灌/拉电流能力为1A
- 特殊事件发生器（可在无固件开销的情况下监控调节环路状态）
- 可配置参数： - 调节环路的参考电压（四个内部DAC） - 输入欠压锁定（UVLO） - 输入过压锁定（OVLO） - 初级电流前沿消隐：0 ns、50 ns、100 ns和200 ns - 固定开关频率范围：31.25 kHz - 2.0 MHz - 斜率补偿 - 初级电流检测偏移调整 - 可配置的GPIO引脚选项
- 低静态电流：典型值为10 mA
- 低睡眠电流：典型值为120 μA
- 热关断
- 精密8 MHz内部振荡器模块： - 工厂校准至±1%（典型值）
- 具备中断能力 - 固件 - 状态变化中断引脚
- 仅需学习35条指令
- 片上程序存储器为8192字
- 内部RAM为336字节
- 高耐久性闪存： - 闪存写入耐久性为100,000次 - 闪存数据保留时间：>40年
- 带独立振荡器的看门狗定时器（WDT），确保可靠运行
- 可编程代码保护
- 通过两个引脚进行在线串行编程
- 最多12个I/O引脚和1个仅输入引脚
- 模数转换器（ADC）： - 10位分辨率 - 内部4096 mV精密参考发生器 - 最多8个外部通道
- 定时器0：带8位预分频器的8位定时器/计数器
- 增强型定时器1： - 带预分频器的16位定时器 - 两个可选时钟源
- 定时器2：带预分频器的8位定时器 - 8位周期寄存器
- I2C通信： - 7位地址掩码 - 两个专用地址寄存器
- 可寻址通用同步异步收发器（AUSART）（仅MCP19215）： - 8位和9位数据操作 - 地址检测 - 异步和同步操作模式
