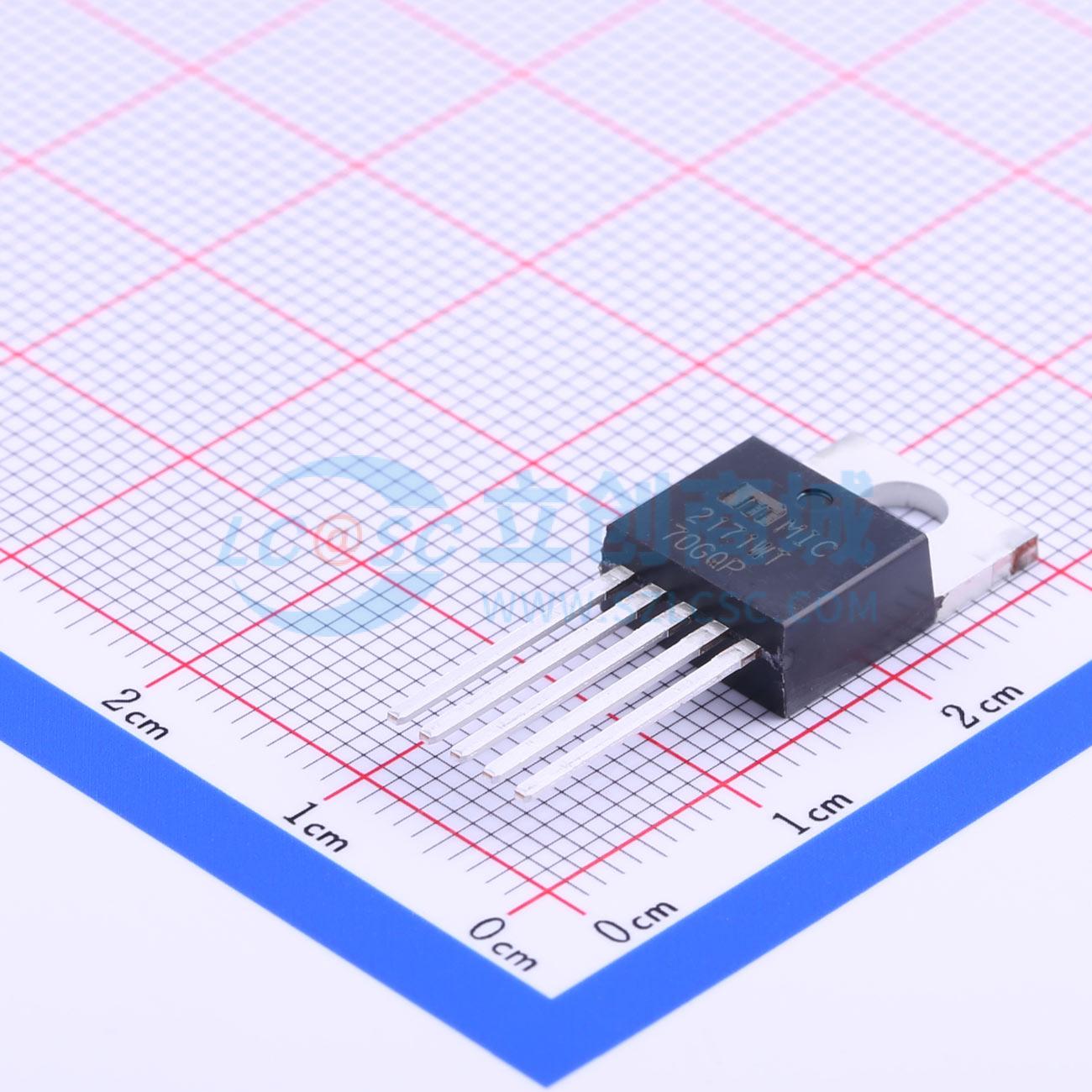

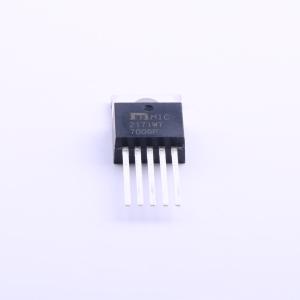

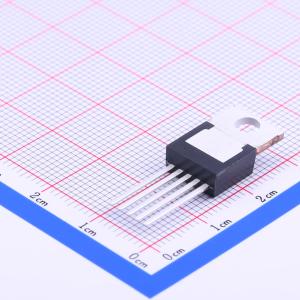

温馨提醒：图片仅供参考，商品以实物为准
MIC2171WT
100kHz 2.5A 开关稳压器
- 描述
- MIC2171是一款完整的100kHz开关模式电源控制器,内置65V 2.5A功率开关。支持多种拓扑结构,包括升压、降压、反相和隔离式拓扑。工作电压范围为3V至40V,静态电流仅为7mA,适用于电池供电设备。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2171WT
- 商品编号
- C219297
- 商品封装
- TO-220-5
- 包装方式
- 袋装
- 商品毛重
- 3.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；Cuk；反相式 | |
| 静态电流(Iq) | 7mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
MIC2171是一款完整的100kHz开关电源（SMPS）电流模式控制器，内置一个65V、2.5A的功率开关。 尽管MIC2171主要用于升压应用，但其浮动开关架构使其也适用于降压、反相和Cuk拓扑结构以及隔离拓扑。 MIC2171的工作电压范围为3V至40V，静态电流仅为7mA，非常适合电池供电的电源。 MIC2171采用5引脚TO - 220或TO - 263封装，工作温度范围为-40℃至+85℃。
商品特性
- 内部开关额定值为2.5A、65V
- 输入电压范围为3V至40V
- 电流模式工作，峰值电流2.5A
- 内置逐周期电流限制
- 热关断功能
- 频率是LM2577的两倍
- 外部元件数量少
- 适用于大多数开关拓扑结构
- 静态电流（工作时）为7mA
- 可适配LT1171/LM2577的TO - 220和TO - 263插座
应用领域
- 笔记本/掌上电脑
- 电池供电设备
- 手持仪器
- 功率高达50W的离线转换器（需要外部功率开关）
- 用于更高功率能力的预驱动器
