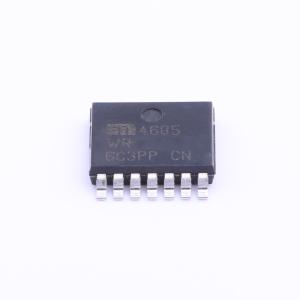

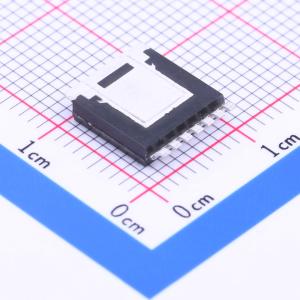

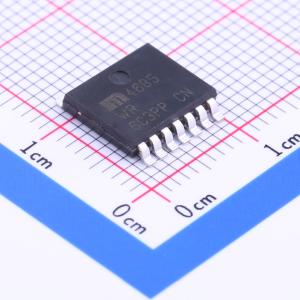

MIC4685WR
高效率200kHz降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC4685是一款高效能200kHz降压调节器,采用7引脚SPAK封装,提供高达85%的电源转换效率。其连续输出电流可达3A,输入电压范围为4V至30V（瞬态34V）。该调节器具有固定的200kHz PWM操作,输出电压可调至1.235V。内置多种保护功能,包括过流保护、短路保护和热关断。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4685WR
- 商品编号
- C220235
- 商品封装
- SPAK-7
- 包装方式
- 袋装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电压 | 1.235V~28.2V | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC4685是一款高效的200kHz降压（buck）开关稳压器。在各种应用中，轻松就能实现超过85%的功率转换效率。采用7引脚SPAK封装的MIC4685可实现3A的连续电流。
商品特性
- 低至2mm高度的SPAK封装
- 3A连续输出电流
- 4V至30V宽输入电压范围（34V瞬态）
- 固定200kHz PWM工作模式
- 效率超过85%
- 输出电压可调节至1.235V
- 全表面贴装解决方案
- 内部补偿，具有快速瞬态响应
- 过流保护
- 频率折返式短路保护
- 热关断
应用领域
- 负载点电源
- 简易高效降压稳压器
- 5V转3.3V/2A转换
- 12V转5V/3.3V/2.5V/1.8V 3A转换
- 双输出±5V转换
- 基站
- LCD电源
- 电池充电器
