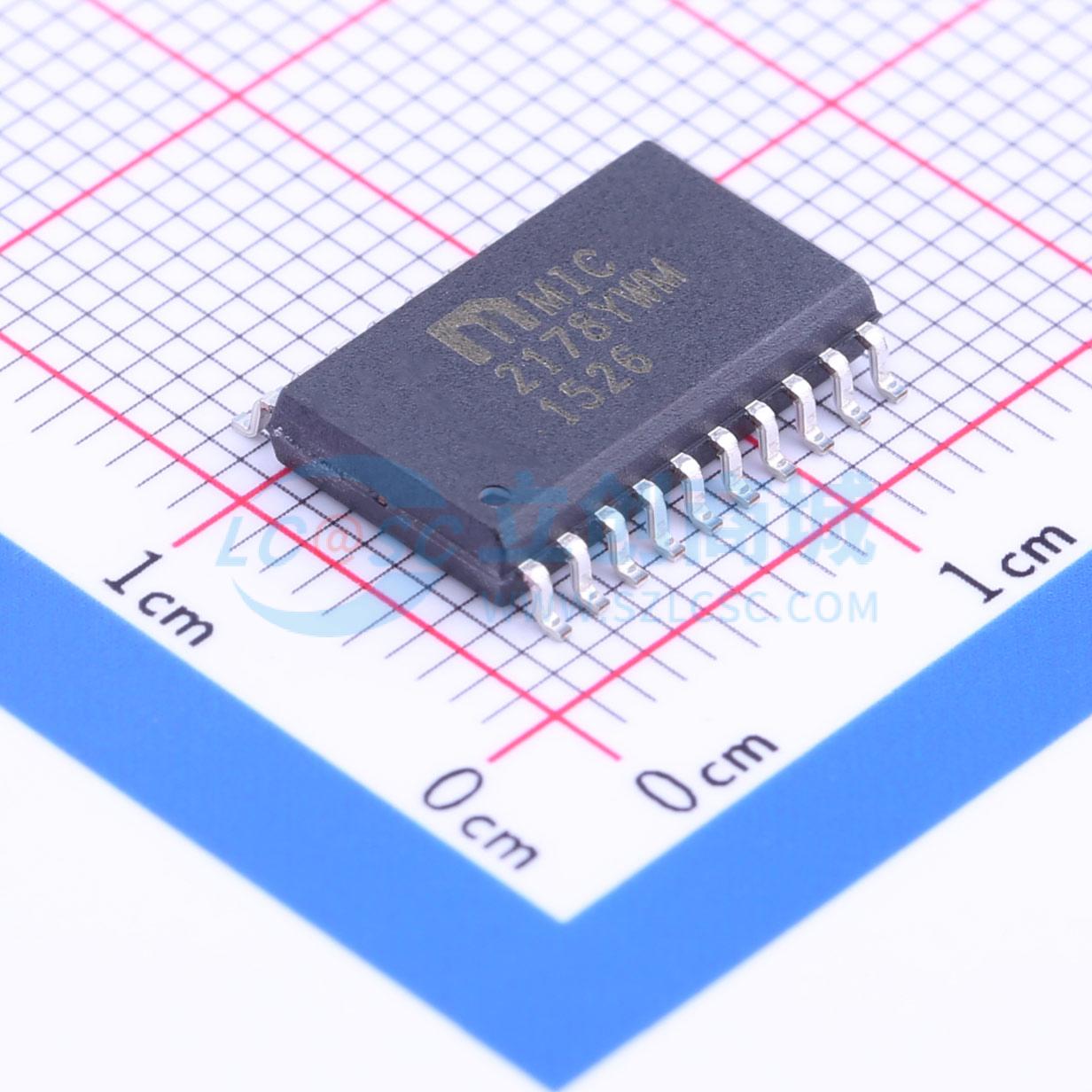

温馨提醒：图片仅供参考，商品以实物为准
MIC2178YWM
2.5A 同步降压调节器
- 描述
- MIC2178是一款200kHz同步降压调节器,适用于高效率电池供电应用。其输入电压范围为4.5V至16.5V,内部MOSFET可提供高达2.5A的输出电流。该器件支持PWM和跳脉冲模式操作,以实现高效率。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC2178YWM
- 商品编号
- C220289
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16.5V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
Micrel公司的MIC2178是一款200kHz同步降压开关稳压器，专为高效电池供电应用而设计。 MIC2178的输入电压范围为4.5V至16.5V，内置功率MOSFET，可提供高达2.5A的输出电流。它能以100%的最大占空比运行，适用于低压差条件。此外，它还具备关断模式，可将静态电流降至5μA以下。 MIC2178通过PWM或跳周期模式在较宽的输出电流范围内实现高效率。工作模式可由外部选择，通常由智能系统根据工作条件、效率和噪声要求选择合适的模式。开关频率预设为200kHz，可与最高300kHz的外部时钟信号同步。 MIC2178采用带内部电流检测的电流模式控制。电流模式控制可提供出色的线性调整率，并使稳压器控制环路易于补偿。输出具备逐脉冲限流和热关断保护功能。当输入电压低于4.5V时，欠压锁定功能会关闭输出。 MIC2178采用20引脚宽体功率SOIC封装，工作温度范围为-40℃至+85℃。
商品特性
- 输入电压范围：4.5V至16.5V
- 双模式运行，实现高效率（高达96%）
- 负载电流>200mA时采用PWM模式
- 负载电流<200mA时采用跳周期模式
- 输入电压为12V时，内置100mΩ功率MOSFET
- 预设开关频率为200kHz
- 低静态电流
- PWM模式下为1.0mA
- 跳周期模式下为600μA
- 关断模式下<5μA
- 电流模式控制
- 简化环路补偿
- 出色的线性调整率
- 100%占空比，适用于低压差运行
- 限流功能
- 热关断功能
- 欠压锁定功能
应用领域
- 高效电池供电电源
- 降压型直流-直流转换器
- 掌上电脑
- 笔记本电脑
- 移动电话
- 手持仪器
- 电池充电器
