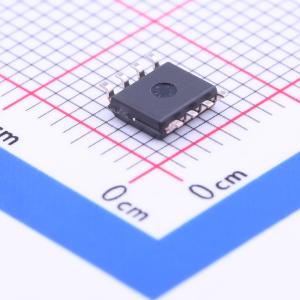

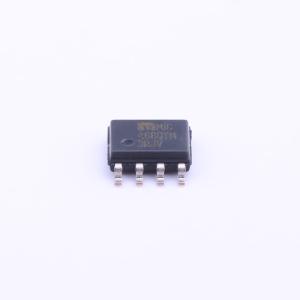

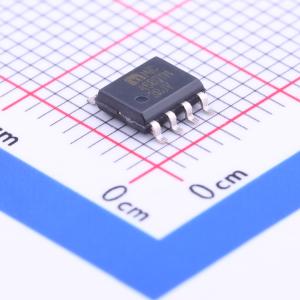

MIC4680YM

1A 200kHz SuperSwitcher™ 降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC4680 SuperSwitcher™ 是一款易于使用的固定或可调输出电压降压（buck）开关模式稳压器。200kHz 的 MIC4680 在 8 引脚 SOIC 封装中，可在宽输入范围内实现高达 1.3A 的连续输出电流。MIC4680 有 3.3V 和 5V 固定输出版本，或可调输出低至 1.25V 的版本
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4680YM
商品编号: C220878
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

商品概述

MIC4680 SuperSwitcher™ 是一款易于使用的固定或可调输出电压降压（buck）开关模式稳压器。200kHz 的 MIC4680 在 8 引脚 SOIC 封装中，可在宽输入范围内实现高达 1.3A 的连续输出电流。 MIC4680 有 3.3V 和 5V 固定输出版本，也有可调节至 1.25V 的输出版本。 MIC4680 的输入电压范围为 4V 至 34V，具有出色的线性、负载和瞬态响应。该稳压器具备逐周期电流限制和热关断功能，可在故障条件下提供保护。在关断模式下，稳压器的待机电流小于 2μA。 MIC4680 SuperSwitcher™ 稳压器所需的外部元件数量最少，并且可以使用标准系列的电感器和电容器工作。内部提供频率补偿，以实现快速瞬态响应并便于使用。 MIC4680 采用 8 引脚 SOIC 封装，结温范围为 -40℃ 至 +125℃。

商品特性

采用 SOIC - 8 封装，输出电流高达 1.3A
全表面贴装解决方案
仅需 4 个外部元件
固定 200kHz 工作频率
有 3.3V、5V 和可调输出版本
内部补偿，具有快速瞬态响应
宽输入工作电压范围 4V 至 34V
典型关断模式电流小于 2μA
效率高达 90%
热关断功能
过流保护

应用领域

简单的 1A 高效降压（buck）稳压器
替代 TO - 220 和 TO - 263 设计
高效预稳压器（5V 转 2.5V、12V 转 3.3V 等）
板载开关稳压器
正到负转换器（反相升降压）
简易电池充电器
负升压转换器
使用外部 FET 的更高输出电流稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~34V
	输出电压	1.23V~32.98V
	输出电流	1.3A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	7mA
	开关管(内置/外置)	内置
	输出类型	可调
