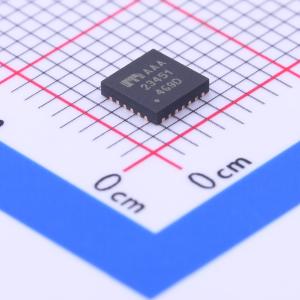

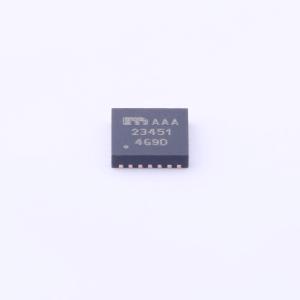

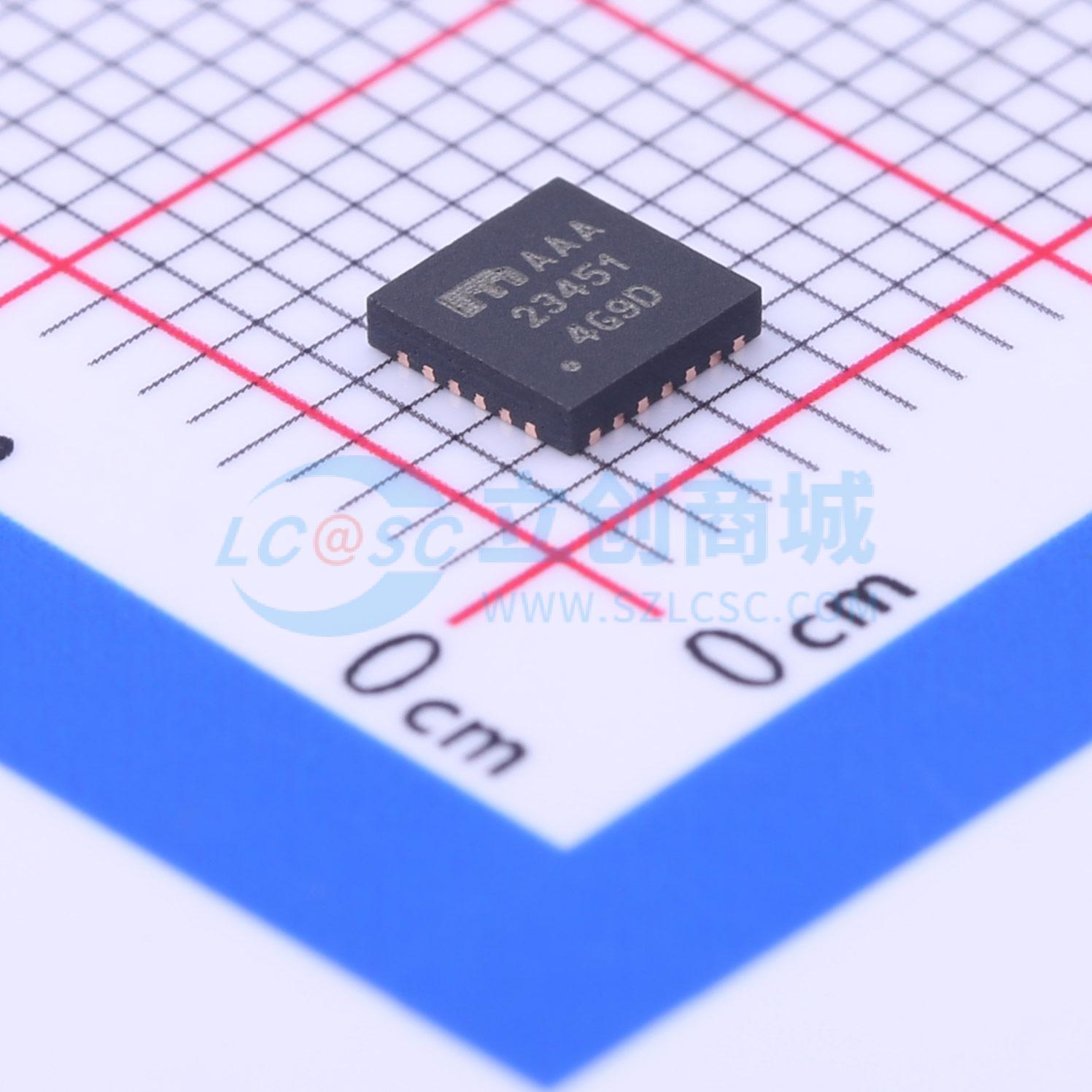

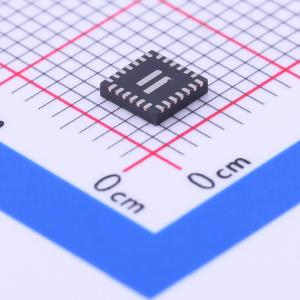

MIC23451-AAAYFL-T5
MIC23451-AAAYFL-T5
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC23451-AAAYFL-T5
- 商品编号
- C220573
- 商品封装
- QFN-26-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MIC23451是一款高效的3MHz、三路2A同步降压稳压器，具备超轻载模式。超轻载模式可在轻载条件下实现极高效率和超快瞬态响应，非常适合为处理器核心电压供电。这种专有架构的另一优势在于，使用小尺寸输出电容时，能在整个负载范围内实现极低的输出纹波电压。4mm x 4mm QFN封装节省了电路板空间，且每个通道仅需五个外部元件。 MIC23451设计用于搭配极小的电感（低至0.47μH）和小至2.2μF的输出电容，使整体解决方案的高度小于1mm。 MIC23451每个通道的静态电流极低，仅为24μA，在1mA负载下效率高达81%。在较高负载时，MIC23451可提供约3MHz的恒定开关频率，同时实现高达93%的峰值效率。 MIC23451采用26引脚4mm x 4mm QFN封装，工作结温范围为-40℃至+125℃。
商品特性
- 输入电压范围：2.7V至5.5V
- 三路独立2A输出
- 峰值效率高达93%
- 1mA负载下典型效率为81%
- 三路独立电源正常指示
- 典型静态电流24μA（每通道）
- 连续模式下3MHz PWM工作
- 超快瞬态响应
- 低电压输出纹波 - 超轻载模式下纹波为30mVPP - 全PWM模式下输出电压纹波为5mV
- 全集成MOSFET开关
- 关断电流0.1μA（每通道）
- 热关断和限流保护
- 输出电压低至1V
- 26引脚4mm×4mm QFN封装
- 结温范围：-40℃至+125℃
应用领域
- 固态硬盘（SSD）
- μP、FPGA和DSP供电
- 测试与测量系统
- 机顶盒和数字电视
- 高性能服务器
- 安防/监控摄像头
- 5V负载点（POL）应用
