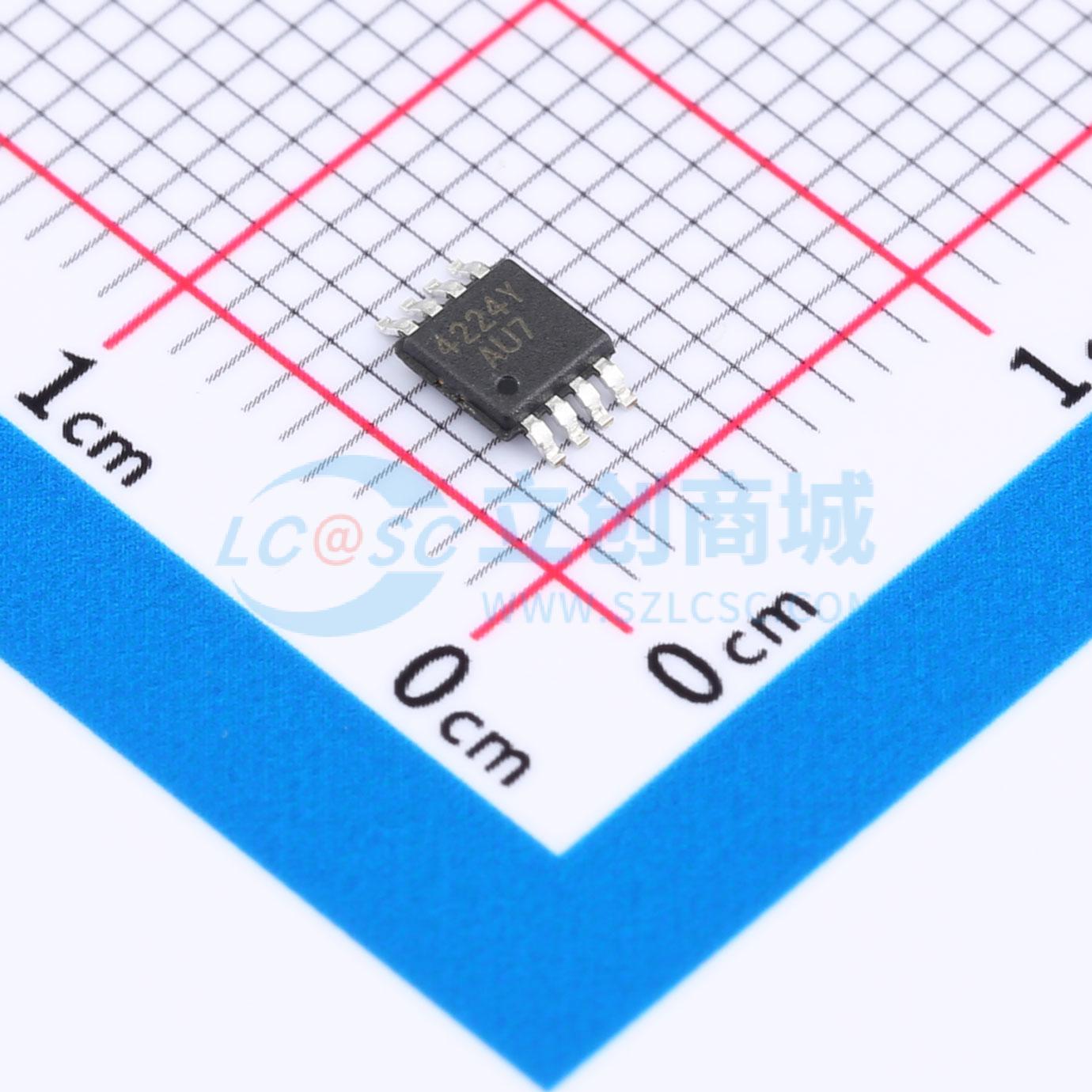

温馨提醒：图片仅供参考，商品以实物为准
MIC4224YMME
双路4A、4.5V至18V、开关时间15ns、带使能端的低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MIC4223/MIC4224/MIC4225 是一系列双路 4A、高速、低端 MOSFET 驱动器，具备逻辑电平驱动器使能功能。这些器件采用美信（Micrel）的双极/CMOS/DMOS（BCD）工艺制造，工作电源电压范围为 4.5V 至 18V。该器件的双极和 CMOS 输出级架构并行，可在 MOSFET 的米勒区提供大电流，使驱动器在 12V 电源下能够吸收和提供 4A 的峰值电流，并能在 15ns 内快速对 2000pF 的负载电容进行充放电，同时输出可在 VDD 以下 0.3V 和地以上 0.16V 范围内摆动
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC4224YMME
- 商品编号
- C220586
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 15ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 35ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品特性
- 4.5V至18V供电电压工作范围
- 高峰值源/汇电流 – VDD=8V时±3A – VDD=12V时±4A
- 带2000pF负载时，上升和下降时间为15ns/15ns
- 输入传播延迟为25ns/35ns（上升/下降）
- 使能传播延迟为20ns/45ns（上升/下降）
- 带100kΩ上拉电阻的高电平有效驱动使能输入
- CMOS和TTL逻辑输入及使能阈值独立于供电电压
- 驱动输入保护可达-5V，-40mA
- 输出锁定保护可承受>500mA反向电流
- 行业标准引脚排列，两种封装选项 – ePAD MSOP-8 (θJA=60℃/W) – 8-pin SOIC (θJA=120℃/W)
- 提供双反相（MIC4223）、双非反相（MIC4224）和互补（MIC4225）型号
- 通过并联通道实现双输出驱动
- 工作结温范围为-40℃至+125℃
应用领域
- 高效MOSFET开关
- 开关电源
- DC-DC转换器
- 电机和螺线管驱动器
- 时钟和线路驱动器
- 同步整流器
- 脉冲变压器驱动
- D类开关放大器
