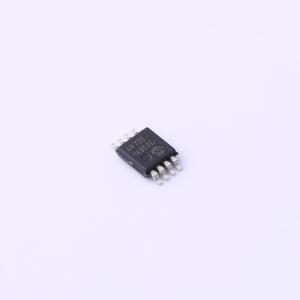

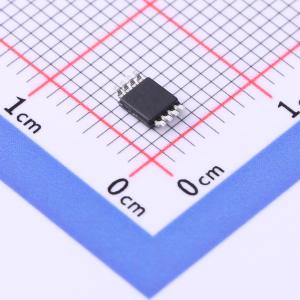

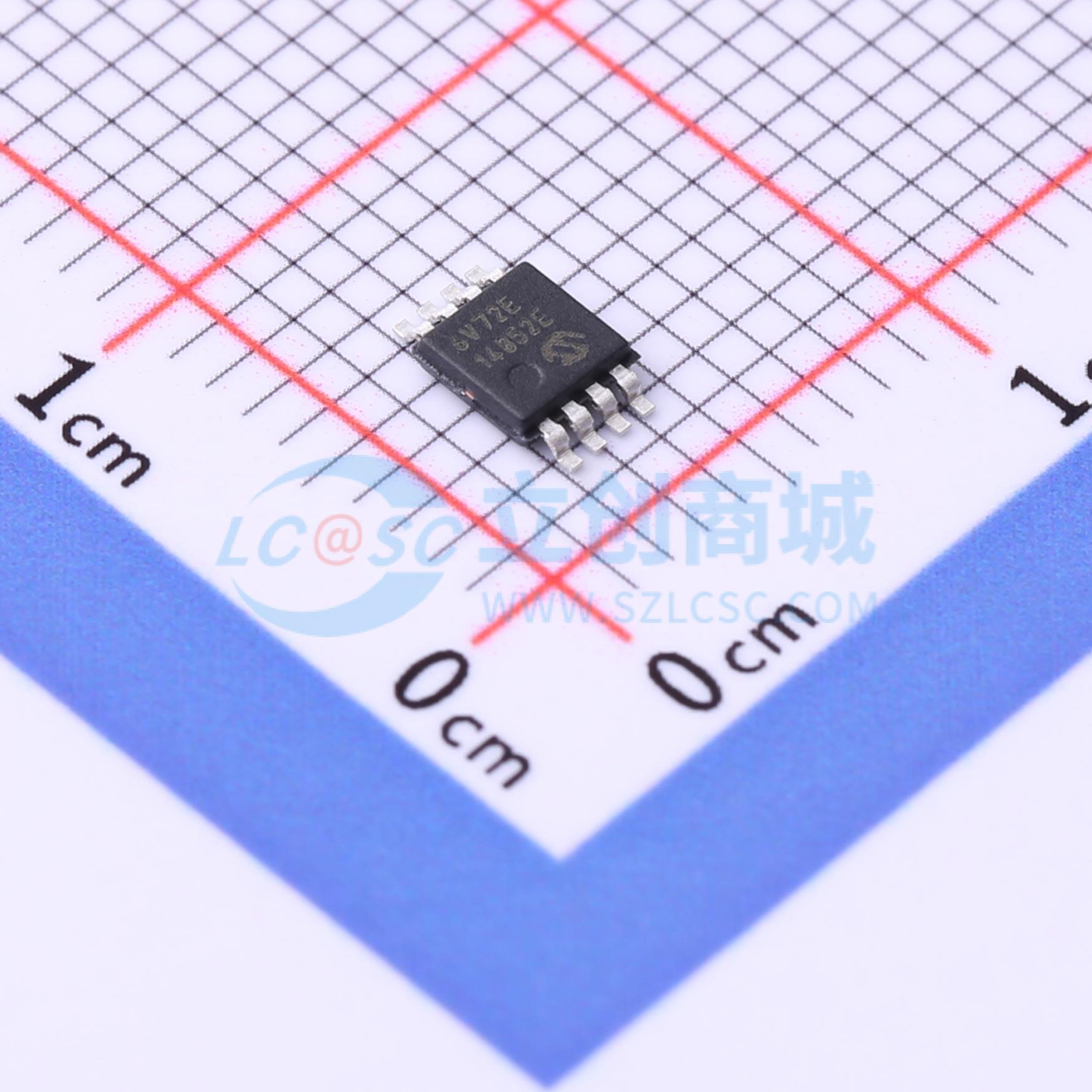

MCP6V72-E/MS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供输入失调电压校正，实现极低的失调和失调漂移。低功耗器件，增益带宽积典型值为 2 MHz。单位增益稳定，几乎没有 1/f 噪声，具有良好的电源抑制比 (PSRR) 和共模抑制比 (CMRR)。可在低至 2V 的单电源电压下工作，每放大器静态电流典型值为 170 μA。增强了 EMI 保护，可最大程度减少来自外部源的电磁干扰，适用于对 EMI 敏感的应用。提供单、双和四封装形式，采用先进的 CMOS 工艺设计。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6V72-E/MS
商品编号: C220605
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

MCP6V71/1U/2/4系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件为低功耗器件，增益带宽积为2 MHz（典型值）。它们具有单位增益稳定性，几乎没有1/f噪声，并且具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至2V的单电源电压下工作，每个放大器的静态电流为170 µA（典型值）。 MCP6V71/1U/2/4系列增强了电磁干扰（EMI）保护功能，可最大程度减少来自外部源的任何电磁干扰。这一特性使其非常适合用于对EMI敏感的应用，如电力线、无线电台和移动通信等。 MCP6V71/1U/2/4运算放大器提供单通道（MCP6V71和MCP6V71U）、双通道（MCP6V72）和四通道（MCP6V74）封装。它们采用先进的CMOS工艺设计。

商品特性

高直流精度：
- V₀ₛ漂移：±15 nV/°C（最大值，Vₛₛ = 5.5V）
- V₀ₛ：±8 μV（最大值）
- Aₒₗ：126 dB（最小值，Vₛₛ = 5.5V）
- PSRR：115 dB（最小值，Vₛₛ = 5.5V）
- CMRR：117 dB（最小值，Vₛₛ = 5.5V）
- Eₙᵢ：0.45 μVₚ₋ₚ（典型值），f = 0.1 Hz至10 Hz
- Eₙᵢ：0.15 μVₚ₋ₚ（典型值），f = 0.01 Hz至1 Hz
增强的EMI保护：
- 1.8 GHz下的电磁干扰抑制比（EMIRR）：96 dB
低功耗和电源电压：
- Iq：每个放大器170 μA（典型值）
- 宽电源电压范围：2V至5.5V
小封装：
- 单通道采用SC70、SOT - 23封装
- 双通道采用MSOP - 8、2x3 TDFN封装
- 四通道采用TSSOP - 14封装
易于使用：
- 轨到轨输入/输出
- 增益带宽积：2 MHz（典型值）
- 单位增益稳定
扩展温度范围：-40°C至+125°C

应用领域

便携式仪器
传感器调理
温度测量
直流失调校正
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	2MHz
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电压(Vos)	8uV
	压摆率(SR)	1V/us
	轨到轨	-
	工作温度	-40℃~+125℃
