温馨提醒：图片仅供参考，商品以实物为准

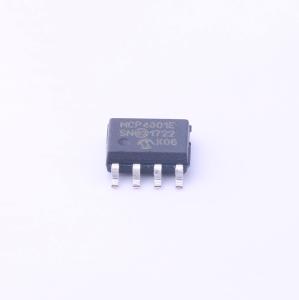

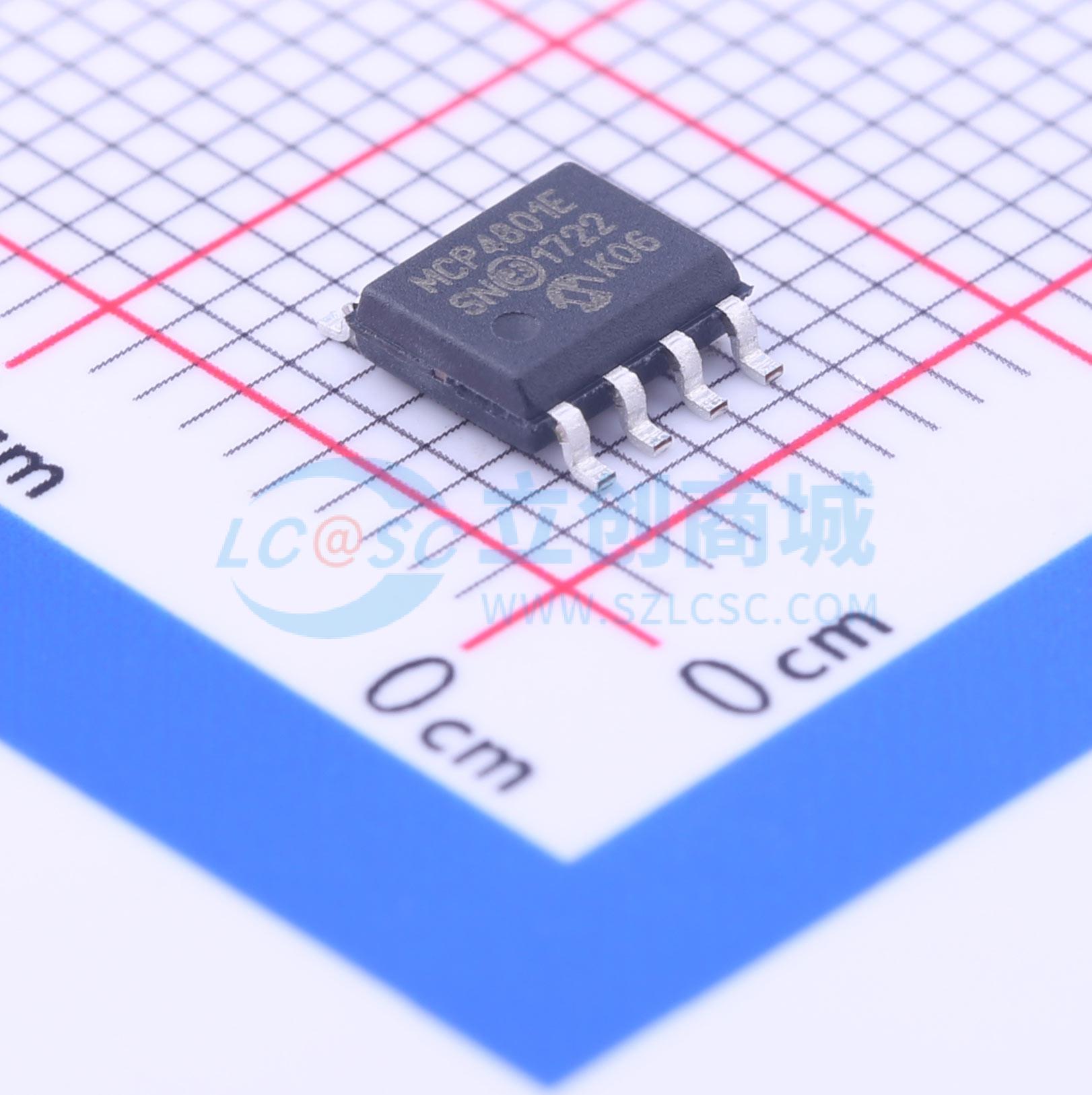

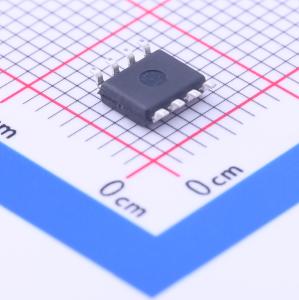

MCP4801-E/SN

8/10/12bit电压输出数模转换器

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP4801-E/SN
商品编号: C220611
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.169克(g)

商品参数

	属性	参数值
	建立时间	4.5us
	输出类型	-
	积分非线性	1LSB；0.125LSB
	工作温度	-40℃~+125℃
	功能特性	可编程增益；集成缓冲器；掉电模式；上电复位；内置基准源

商品概述

MCP4801/4811/4821器件分别为单通道8位、10位和12位缓冲电压输出数模转换器（DAC）。这些器件采用2.7V至5.5V单电源供电，具备与SPI兼容的串行外设接口。这些器件拥有高精度内部电压基准（VREF = 2.048V）。用户可通过设置增益选择选项位（增益为1或2）将器件的满量程范围配置为2.048V或4.096V。通过设置配置寄存器位或使用SHDN引脚，可使器件工作在正常模式或关断模式。在关断模式下，包括输出放大器在内的大部分内部电路会关闭以节省功耗，同时放大器输出（VOUT）级被配置为呈现已知的高阻输出负载（典型值为500 kΩ）。这些器件包含双缓冲寄存器，允许使用LDAC引脚对DAC输出进行同步更新。这些器件还集成了上电复位（POR）电路，以确保可靠上电。这些器件采用电阻串架构，具有低微分非线性（DNL）误差、低比率温度系数和快速建立时间等固有优势。这些器件的工作温度范围扩展至+125℃。这些器件可为需要对信号（如温度、压力和湿度）进行校准或补偿的消费和工业应用提供高精度、低噪声性能。 MCP4801/4811/4821器件提供PDIP、SOIC、MSOP和DFN封装。

商品特性

MCP4801：8位电压输出DAC
MCP4811：10位电压输出DAC
MCP4821：12位电压输出DAC
轨到轨输出
支持20 MHz时钟的SPI接口
可通过LDAC引脚同时锁存DAC输出
快速建立时间为4.5 μs
可选单位增益或2倍增益输出
2.048V内部电压基准
VREF温度系数为50 ppm/℃
2.7V至5.5V单电源供电
扩展温度范围：-40℃至+125℃

应用领域

设定点或偏移调整
传感器校准
精密可选电压基准
便携式仪器（电池供电）
光通信设备校准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	8位
	通道数	1
	接口类型	SPI
	工作电压	2.7V~5.5V
