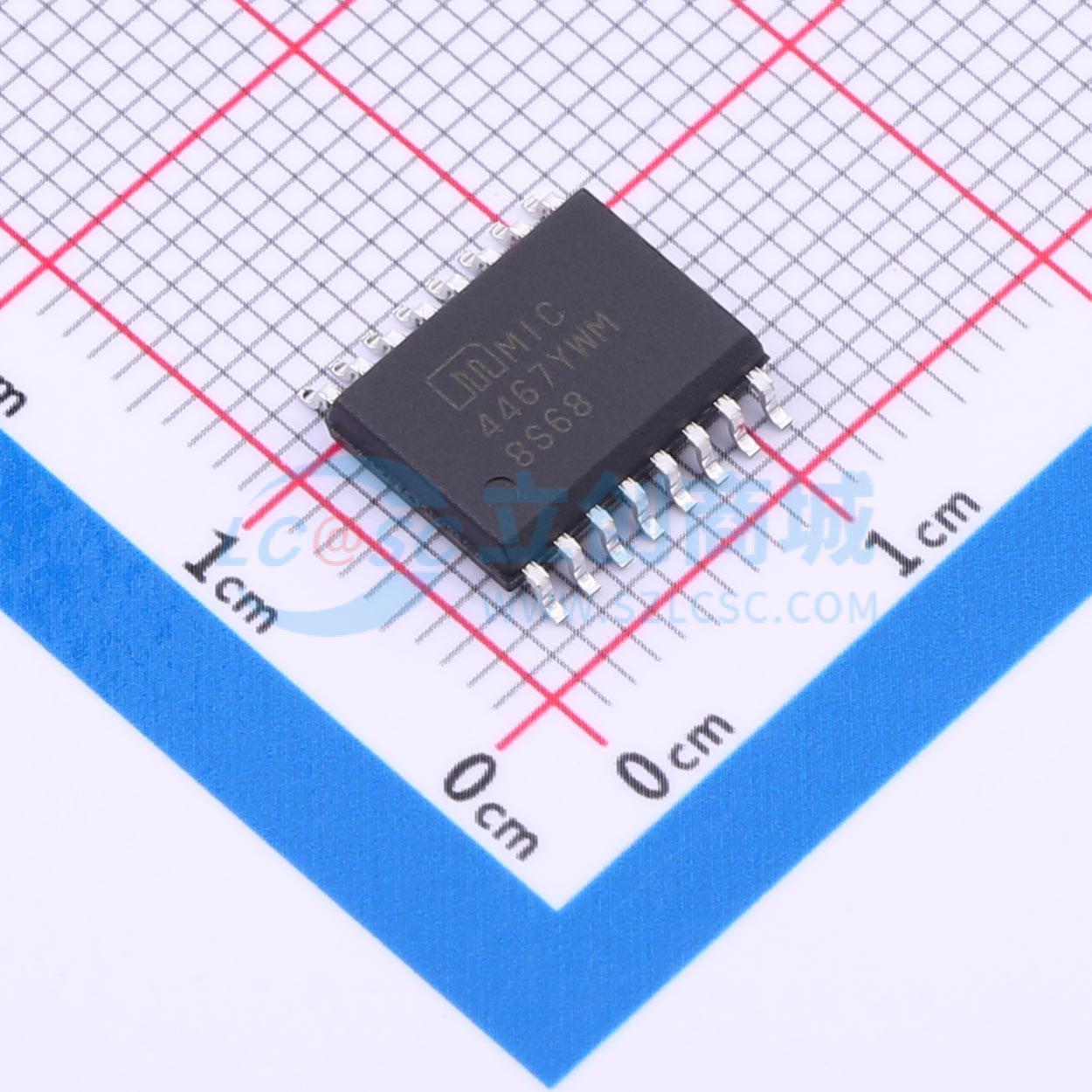

温馨提醒：图片仅供参考，商品以实物为准

MIC4467YWM

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC4467YWM
商品编号: C220682
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.44克(g)

商品参数

商品概述

MIC4467/8/9 系列 4 输出 CMOS 缓冲器/驱动器是早期单输出和双输出驱动器的扩展，它们在功能上密切相关。由于封装引脚数量允许，每个驱动器都配备了一个 2 输入逻辑门，以增加灵活性。将四个高功率驱动器集成在一个封装中还可提高系统可靠性并降低系统总成本。在某些应用中，这些驱动器中的一个不仅可以替代两个单输入驱动器封装，还可以替代一些相关逻辑。尽管这些驱动器主要用于驱动功率 MOSFET 及类似的高容性负载，但它们同样适用于驱动任何其他负载（容性、阻性或感性），这些负载需要一个高效、低阻抗的驱动器，能够提供高峰值电流、轨到轨电压摆幅和快速开关时间。例如，重载时钟线、同轴电缆和压电换能器都可以使用 MIC446X 系列驱动器轻松驱动。

商品特性

采用可靠的低功耗 CMOS 工艺制造
无闩锁效应。可承受 500mA 电感反冲
3 种输入逻辑选择
对称的上升和下降时间……25ns
短且相等的延迟时间……75ns
高峰值输出电流……1.2A
宽工作范围……4.5 至 18V
低等效输入电容（典型值）……6pF
输入电压在 2.4V 至 Vs 之间时，输入逻辑为 1
静电放电（ESD）保护

应用领域

通用 CMOS 逻辑缓冲器
驱动 H 桥中的所有 4 个 MOSFET
直接小型电机驱动器
继电器或外设驱动器
双差分输出功率驱动器
CCD 驱动器
引脚切换网络驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(47个/管，最小起订量 10000 个)

个

起订量：10000 个47个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	1.2A
	拉电流(IOH)	1.2A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	14ns
	下降时间(tf)	13ns
	特性	-
	工作温度	-40℃~+85℃@(Ta)
