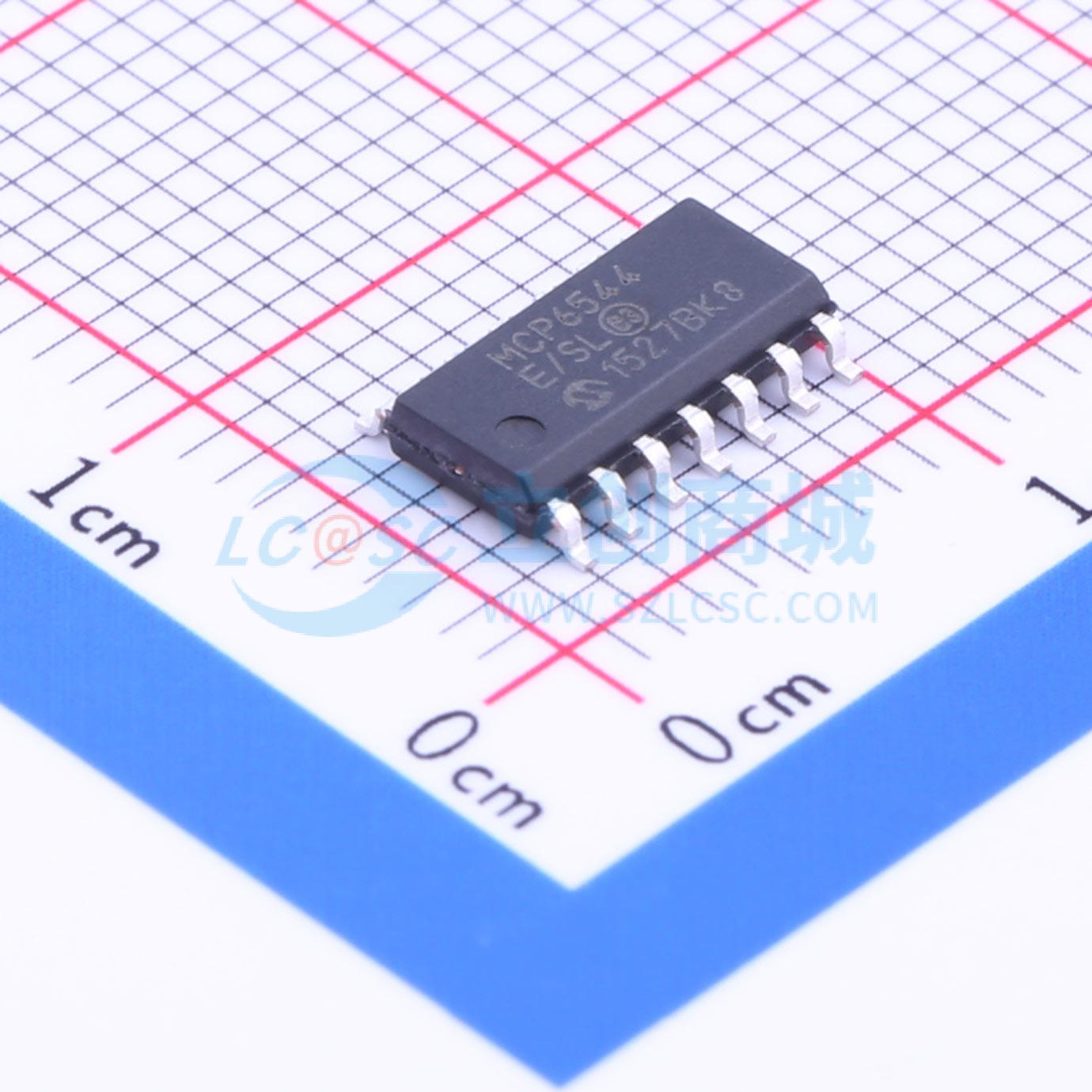

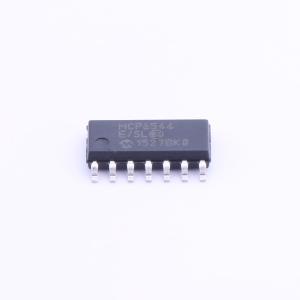

温馨提醒：图片仅供参考，商品以实物为准

MCP6544-E/SL

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6544-E/SL
商品编号: C220684
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.292克(g)

商品参数

商品概述

MCP6541/1R/1U/2/3/4系列比较器提供单通道（MCP6541、MCP6541R、MCP6541U）、带片选（CS）单通道（MCP6543）、双通道（MCP6542）和四通道（MCP6544）配置。输出为推挽式（与CMOS/TTL兼容），能够驱动重直流或容性负载。

这些比较器针对低功耗、单电源工作进行了优化，具有超过轨到轨的输入操作能力。MCP6541/1R/1U/2/3/4系列的推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口。内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。输出在切换时限制了电源电流浪涌和动态功耗。该产品系列可在低至1.6V的单电源电压下工作，每个比较器的静态电流小于1μA。

相关的MCP6546/7/8/9系列比较器具有漏极开路输出。通过上拉电阻，这些器件可用作高达10V的任意所需电压的电平转换器，并可用于线或逻辑。

商品特性

低静态电流：600nA/比较器（典型值）
轨到轨输入：VSS - 0.3V至VDD + 0.3V
与CMOS/TTL兼容的输出
传播延迟：4μs（典型值，100mV过驱动）
宽电源电压范围：1.6V至5.5V
提供单通道、双通道和四通道版本
单通道版本提供SOT - 23 - 5、SC - 70 - 5封装
MCP6543带片选（CS）
低开关电流
内部迟滞：3.3mV（典型值）
温度范围： - 工业级：-40°C至+85°C - 扩展级：-40°C至+125°C

应用领域

笔记本电脑
移动电话
计量系统
手持电子设备
RC定时器
报警和监控电路
窗口比较器
多谐振荡器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(57个/管，最小起订量 1000 个)

个

起订量：1000 个57个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	1.5mV
	输入偏置电流(Ib)	1pA
	传播延迟(tpd)	4us
	滞后电压(Vhys)	3.3mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	TTL；CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	600nA
	工作温度	-40℃~+125℃
